Fare clic sull'immagine di anteprima per eseguire una panoramica e lo zoom. L'orientamento dell'anteprima è determinato dalle impostazioni nella pagina Opzioni > Vista > Macchina. Fare clic con il tasto destro del mouse per accedere al menu contestuale.

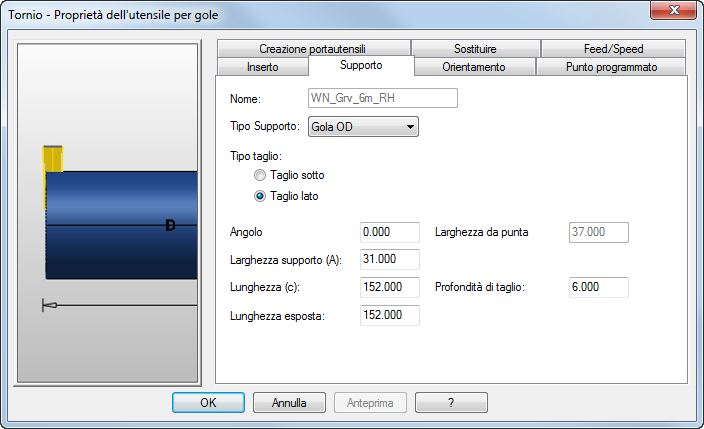

La scheda Pinza per gli utensili Gola/Troncatura contiene questi attributi:
Nome — Specifica il nome dell'utensile attuale.
Tipo pinza — Per gole i tipi di pinza possibili sono:
- Gola est — Selezionare questa opzione per utensili da usare sul diametro esterno della gola.
- Gola int — Selezionare questa opzione per utensili da usare sul diametro esterno della gola.
- Gola faccia — Selezionare questa opzione per utensili spianatura della gola.
- Taglio — Selezionare questa opzione per utensili di taglio.
Taglio sotto — L'utensile taglia in una direzione parallela alla lunghezza della pinza.
Taglio lato — L'utensile taglia in una direzione perpendicolare alla lunghezza della pinza.
|
|
|

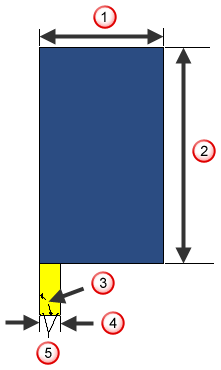

Angolo finale
Distanza di sicurezza finale
Angolo laterale
Distanza di sicurezza lato
|
|
|
Raggio punta
Diametro di affondamento minimo/massimo
Profondità di taglio — Questa è la profondità massima di taglio.
Lunghezza esposta — È la quantità dell'utensile che esce della pinza se è simulata la pinza.
