Finestra di dialogo Relazioni padre/figlio

Il primo passo nel creare una simulazione macchina è specificare le relazioni tra i diversi solidi. Nell'immagine sotto, Tavola C si trova sopra a Tavola A. Se Tavola A si muove, allora Tavola C deve muoversi con essa. Ciò si specifica indicando che Tavola A è padre di Tavola C.

Tavola A Tavola C

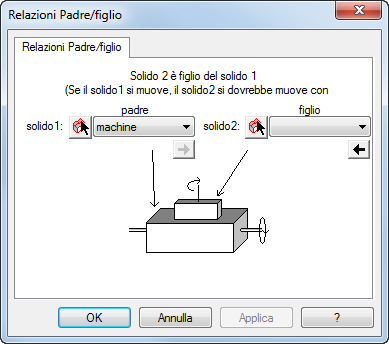

Si specifica questo tipo di relazione nella finestra di dialogo Relazioni Padre/Figlio.

Per aprire la finestra di dialogo Relazioni Padre/Figlio selezionare dal menu Machine design > Relazioni Padre/Figlio.

Per usare questa finestra di dialogo:

1. Selezionare il solido padre.
2. Selezionare il solido figlio.
3. Fare clic sul pulsante Applica.

Suggerimento: Mentre si lavora verso l'alto o verso il basso nella gerarchia della macchina, si può risparmiare tempo muovendo il solido selezionato precedentemente dalla selezione padre a quella figlio o da quella figlio a quella padre usando i pulsanti a freccia.

Tutti i solidi devono essere associati alla macchina. Il solido macchina in Explorer non è in effetti un solido, ma rappresenta il livello superiore della macchina. Tutti i solidi devono essere connessi alla macchina per essere inclusi nella simulazione. Le relazioni padre/figlio sono visualizzate in Explorer sotto all'oggetto macchina. Qui si trova un esempio di gerarchia per una macchina semplice tavola su tavola.
