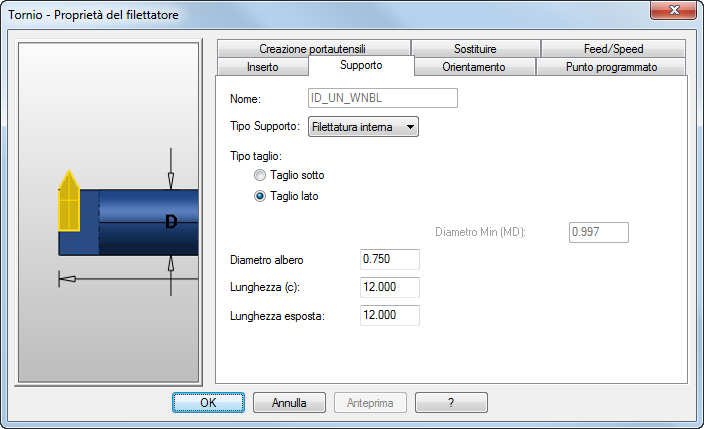

Fare clic sull'immagine di anteprima per eseguire una panoramica e lo zoom. L'orientamento dell'anteprima è determinato dalle impostazioni nella pagina Opzioni > Vista > Macchina. Fare clic con il tasto destro del mouse per accedere al menu contestuale.
Nome — Specifica il nome dell'utensile attuale.
Nota: Per modificare il Nome dell'utensile, usare la scheda Inserto/Tipo.
Tipo pinza — Per i filetti i tipi di pinza possibili sono:
- Filettatura esterna — Selezionare questa opzione per utensili di filettatura del diametro esterno.
- Filettatura interna — Selezionare questa opzione per utensili di filettatura del diametro interno.
Taglio sotto — L'utensile taglia in una direzione parallela alla lunghezza della pinza.
Taglio lato — L'utensile taglia in una direzione perpendicolare alla lunghezza della pinza.
|
|
|
Diametro albero (D)
Lunghezza (C)
Lunghezza esposta — È la quantità dell'utensile che esce della pinza se è simulata la pinza.
