Nota: Si può usare Vortex per lavorare una feature Lato solo se la curva è chiusa. Se la curva è aperta e si seleziona Passo laterale Vortex, viene usato invece NT Spirale.
Esempio per Vortex 2.5D
Questo esempio mostra come Vortex lavori tasche, canali e stretti spigoli.

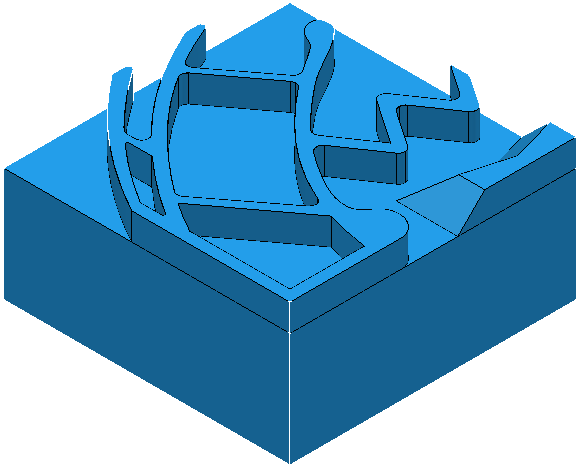

Usare un modello 2.5 D:

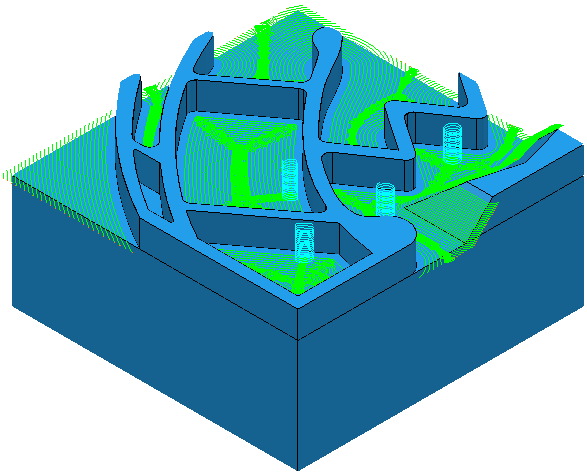

Creare un percorso utensile Vortex:

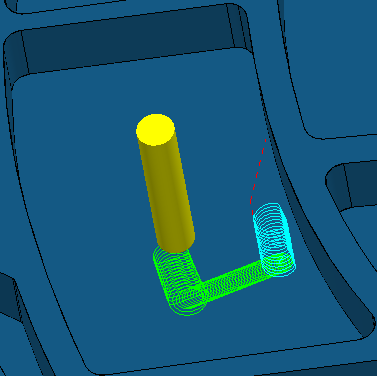

Per le tasche, l'utensile scende a spirale nella tasca prima di usare percorsi trocoidali sui tagli a piena larghezza.

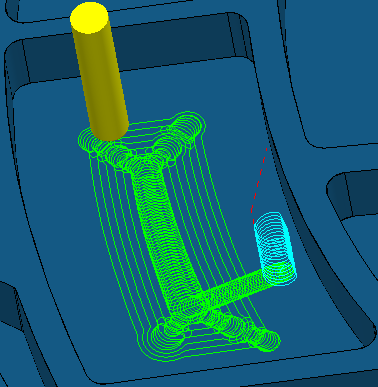

Quando si completa il taglio iniziale a piena larghezza, i trocoidi vengono posizionati negli spigoli in cui l'angolo di impegno massimo dell'utensile verrebbe altrimenti superato.
