Ingranaggi

Usare la finestra di dialogo Ingranaggi per creare AGMA un ingranaggio cilindrico, uno dei tipi più comuni di design di ingranaggi.

Per creare una curva ingranaggio:

1. Selezionare la scheda Disegno > pannello Curve > Altri metodi > Ingranaggi per visualizzare la finestra di dialogo Ingranaggi.

   La finestra di dialogo Ingranaggi visualizza la scheda Curva.

2. Inserire un Nome per la curva.
3. Inserire un valore Finezza per determinare il numero di punti di controllo nel profilo del dente. Minore il valore impostato, maggiore è il numero di punti di controllo usati per campionare la curva.
4. Inserire la specifica ingranaggio:
   • Numero di denti — Inserire il numero di denti sull'ingranaggio.
   • Angolo pressione — Inserire l'angolo acuto, in gradi, tra la tangente e i due cerchi della base e una normale alla linea che collega i centri dell'ingranaggio.
   • Raggio di raccordo punta — Inserire il raggio dello spigolo del dente (vedere Diagramma 2).
   • Addendum — Inserire la distanza radiale dal cerchio del passo al punto più esterno del dente (vedere Diagramma 2). In alternativa, selezionare il Diametro esterno e inserire il diametro esterno dell'ingranaggio.
   • Dedendum — Inserire la distanza radiale dalla profondità del dente attraverso il cerchio del passo (vedere Diagramma 2). In alternativa, selezionare Diametro radice e inserire il diametro della radice dell'ingranaggio.
   • Diametro passo — Inserire il diametro del cerchio del passo (vedere Diagramma 1 e 2). In alternativa, selezionare Modulo e inserire il diametro del passo diviso dal numero di denti, o selezionare Diametro primitivo e inserire il numero di denti diviso il diametro del passo.
   • Raggio di raccordo sul fondo — Inserire il raggio del raccordo in fondo a ciascun dente (vedere Diagramma 2).
   • Punto centrale — Inserire le coordinate per il centro della curva di ingranaggio o fare clic su e scegliere la curva nella finestra grafica.
5. A scelta fare clic sul pulsante Anteprima per osservare i risultati delle impostazioni attuali nella finestra grafica.
6. Selezionare la scheda Analisi per visualizzare le dimensioni calcolate dell'ingranaggio, il diametro di tallonamento del perno calcolato e la misura esterna rispetto al diametro dei perni.
Nota: La scheda Analisi non viene visualizzata quando si sta creando un ingranaggio usando il Wizard curva.
7. Selezionare se si vuole creare un Ingranaggio interno o un Ingranaggio esterno.
8. Se si vuole cambiare il diametro calcolato del tallonamento del perno, inserire un nuovo valore nel riquadro Diametro perno effettivo e fare clic su Ricalcola.
9. Fare clic su OK.

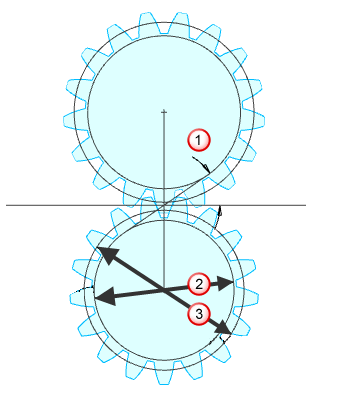

Diagramma 1:

Angolo pressione Diametro base Diametro passo

Diagramma 2:

Addendum Dedendum Raggio di raccordo punta Cerchio esterno Cerchio del passo Raggio di raccordo sul fondo Cerchio radice Cerchio base
