I percorsi utensile vortex si possono avvicinare alle aree piane dall'esterno del grezzo invece che entrare sempre in rampa. Questo permette di creare percorsi utensile Vortex che sono più veloci da lavorare e sono compatibili con una più vasta selezione di utensili.
|
L'utensile entra in rampa nella parte |
L'utensile entra dall'esterno |
|
|
|
Per avvicinarsi dall'esterno del grezzo, FeatureCAM:
- estende una sezione dell'area piana oltre al grezzo all'interno dell'area già lavorata;
- riempie la sezione estesa senza movimenti di taglio.

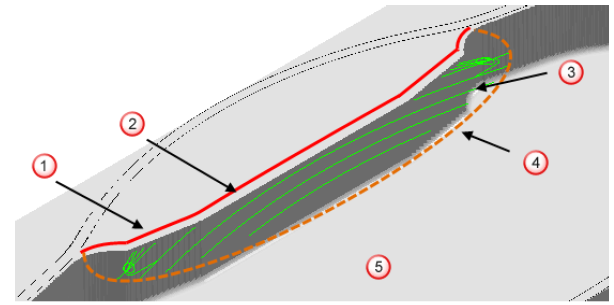

Bordo dell'area piana
Grezzo
Sezione estesa dell'area piana riempita con movimenti di taglio
Bordo esterno della sezione estesa
Area già lavorata
I criteri di approccio del percorso utensile dall'esterno del grezzo
FeatureCAM estende solo una sezione dell'area piana se la sezione estesa:
- ha un bordo esterno a cui la macchina utensile può approcciarsi.
- non tallona il modello.
- è larga abbastanza e il profilo viene ammorbidito con successo.
- può raggiungere un'area già lavorata all'interno della distanza di un diametro utensile.
Se la sezione estesa ricade nei criteri stabiliti, FeatureCAM non estende l'area piana e usa invece un movimento di rampa per approcciare il percorso utensile.
