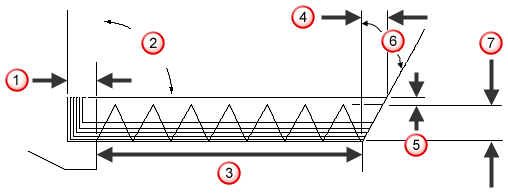

Alcuni degli attributi Filettatura sono mostrati su questo diagramma:
|
|
|
|
|
|
Distanza di sicurezza finale
Angolo di retrazione
Profondità
Distanza di sicurezza iniziale
Distanza di sicurezza
Posizione angolo in ingresso
Altezza
Sgrossatura e Finitura in tornitura — Selezionare queste opzioni per tornire automaticamente il pezzo fino al diametro del filetto. Vedere Come viene lavorata una feature filetto per maggiori dettagli.
Gola di scarico — Una feature Filetto ha l'opzione di tagliare una gola di scarico alla fine del filetto. Inserire i parametri della gola nella finestra di dialogo Proprietà feature sulla scheda Strategia.
Angolo parete — È l'angolo predefinito della gola di scarico del filetto.
Profondità aggiuntiva gola — La profondità della gola di scarico è la profondità del filetto più la Profondità profondità. Questo impedisce che l'utensile di filettatura venga trascinato in fondo alla gola.
Distanza di sicurezza iniziale — Questo valore è la posizione a cui l'utensile si sposta prima di impegnarsi all'interno del pezzo di lavoro.
Distanza di sicurezza finale — Inserire la distanza di cui l'utensile avanza dopo la fine del filetto (all'interno della gola di scarico), prima di ritrarsi dalla superficie della parte. Se l'opzione Smusso in uscita è selezionata, questo è il valore della lunghezza di smusso.
Smusso in uscita — Selezionare per consentire a FeatureCAM di usare un movimento di smusso all'uscita da una feature di filettatura.
Angolo smusso per filetti elaborati — Inserire l'angolo dello smusso dopo l'ultima filettatura nel grezzo chiuso.
Posizione angolo in ingresso — Inserire un valore incrementale dall'asse positivo delle Z.
Profondità Est/Int % — La profondità di un filetto si basa sul passo del filetto. La profondità del filetto è calcolato come Profondità% * passo.
Passate — È il numero di passi fino al fondo del filetto. Selezionare Fisso o Calcolato.
- Fisso — si riferisce al tasso fisso di rimozione del materiale. Mentre l'utensile taglia ulteriormente all'interno della parte, l'area di contatto dell'utensile aumenta. FeatureCAM riduce l'avanzamento su ciascuna passata in modo che il carico utensile resti costante. Inserire il numero di passate in Conta.
- Calcolato — il numero di passi viene calcolato automaticamente da FeatureCAM.
- Passo1 viene usato per specificate il passo incrementale per la prima passata lungo il filetto.
- Passo2 specifica la seconda passata ed è usato dal sistema per determinare passate successive sul filetto, diminuendo in profondità fino a che viene raggiunto il valore Ultima passata.
Passate a vuoto — Una passata a vuoto è un duplicato della passata di filettatura finale. Inserire il numero di Passate a vuoto che si desidera.
Calcolo profondità filetto - Selezionare come si vuole che FeatureCAM calcoli i Filetti standard per riempire automaticamente i campi delle dimensioni di una feature Filetto. Selezionare tra:
- Usa raggio punta utensile — Questa opzione prende in considerazione il raggio della punta dell'utensile. Per esempio la designazione del filetto standard M20 x 2.5 crea in output:
- Filetto diametro esterno: Altezza filetto 1.894, Diametro esterno 19.791
- Filetto interno: Altezza filetto 1,625, Diametro minore 17,519
- Usa raggio 0 punta utensile — Questa opzione elabora in uscita il diametro nominale e la profondità del filetto effettivo. Questo metodo è più comunemente usato in Europa. Con questa opzione selezionato, la designazione del filetto standard M20 x 2.5 crea in output:
- Filetto diametro esterno: Altezza filetto 1.534, Diametro esterno 20.000
- Filetto interno: Altezza filetto 1,534, Diametro minore 16,933
