Creare un'operazione di sgrossatura linee guida

Un'operazione di sgrossatura linee guida è creata usando i seguenti passi:

1. Fare clic sul passo Feature.
2. Fare clic su Fresatura superficie. Fare clic su Avanti.
3. Selezionare le superfici della parte e fare clic su Avanti.
4. Fare clic su Singola operazione e fare clic su Avanti.
5. Fare clic su Linee guida e fare clic su Fine.
6. Fare clic due volte sulla feature per modificarla.
7. Nella vista ad albero dell'operazione, selezionare linee guida e selezionare la scheda Superficie.
8. Fare clic sul pulsante Seleziona superficie e selezionare la superficie guida di scorrimento.

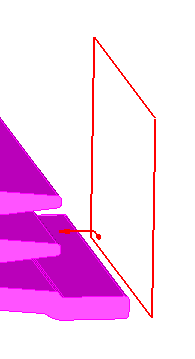

9. La normale della superficie linee guida deve essere rivolta verso le superfici della parte. Quando si fa clic sulla scheda di controllo superficie, vengono visualizzate due frecce sulla superficie linee guida. Nell'immagine sotto, la normale è rivolta correttamente verso le superfici della parte. Se la normale deve essere inversa, fare clic sul pulsante Inverti lato .



   Le frecce indicano anche il punto iniziale delle isolinee della superficie e la loro direzione. Nell'immagine sopra, il percorso utensile proiettato inizia in basso a sinistra e segue le righe della superficie. Usare il pulsante Imposta righe/colonne isolinee per cambiare il punto iniziale del pattern e usare il pulsante Direzione di taglio per cambiare la direzione dei tagli.
