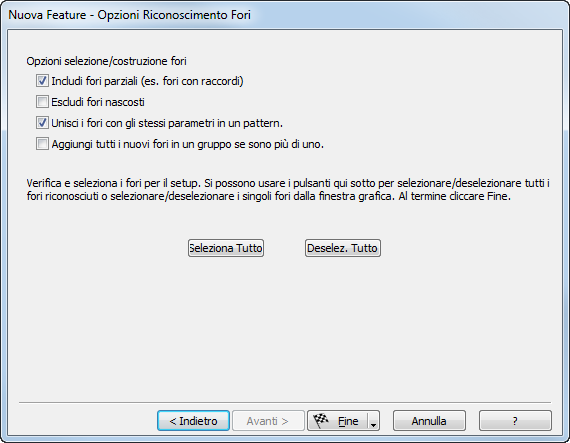

Questa pagina permette di gestire il processo di riconoscimento feature e selezionare quali dei fori riconosciuti tenere. Per completare questa pagina:
- A scelta selezionare Includi fori parziali.
- Se si vogliono riconoscere solo fori con sezioni trasversali di 360
, deselezionare Includi fori parziali. Questa opzione di solito riconosce tutti i fori nel modello.
- Le feature foro parziale sono riconosciute da parti di cilindri. Questo include fori che sono stati parzialmente tagliati o tasche di spigolo, per esempio:
Se si vogliono riconoscere fori da queste superfici, selezionare Includi fori parziali.
- Se si vogliono riconoscere solo fori con sezioni trasversali di 360
- Successivamente determinare se si vogliono ignorare i fori cechi che si trovano sul lato opposto della parte. Selezionare Escludi fori parziali per attivare questa opzione.
- Si possono creare anche pattern e/o gruppi.
- Se vengono riconosciuti fori di dimensioni identiche e si vogliono creare pattern per questi fori, selezionare Unisci i fori con gli stessi parametri in un pattern. Creando un pattern, si può successivamente modificare l'intero pattern in una singola finestra di dialogo.
- Se si vuole creare un gruppo di tutti i fori selezionare Aggiungi tutti i nuovi fori in un gruppo se sono più di uno.
- Tutti i fori riconosciuti sono evidenziati con linee spesse. Si devono selezionare i fori che si vogliono tenere.
- Se si vuole tenere tutti i fori riconosciuti, fare clic su Seleziona tutto e fare clic su Fine.
- Se si vogliono solo alcuni dei fori riconosciuti, selezionare i fori nella finestra grafica e fare clic su Fine.
Nota: Questa opzione è disponibile solo se il modello della parte è un modello solido.
