Fare clic sull'immagine di anteprima per eseguire una panoramica e lo zoom. L'orientamento dell'anteprima è determinato dalle impostazioni nella pagina Opzioni > Vista > Macchina. Fare clic con il tasto destro del mouse per accedere al menu contestuale.
Nome — Inserire il nome che identifica l'utensile. Il nome deve essere univoco tra gli utensili nel magazzino utensili.
Tipo inserto — Selezionare la forma dell'inserto. Per la formaDiamante personalizzato è necessario immettere Angolo punta.
Raggio punta è il raggio della punta di taglio dell'inserto.
Inscrivi diametro del cerchio è il diametro di un cerchio che entra all'interno della forma dell'inserto.
|
|
|

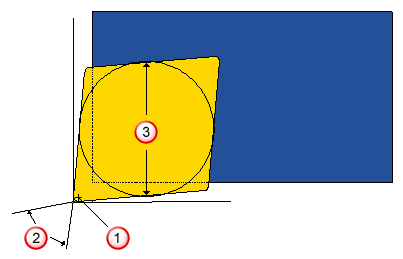

Raggio punta
Angolo punta
Inscrivi diametro del cerchio
Misura — Indica le unità che sono usate per riportare le dimensioni dell'utensile. Selezionare Pollici per le unità in pollici o deselezionare per millimetri.
