Nell'elenco Funzione selezionare x=F(t), y=G(t) che modella le funzioni parametriche.
F,G e H — Questi sono i campi in cui si costruisce la funzione. Si usano le operazioni descritte nella sezione Equazioni.
Inizio — Imposta il punto iniziale per l'intervallo su cui è valutata la funzione.
Fine — Imposta il punto finale per l'intervallo su cui è valutata la funzione.
Incremento — Imposta il valore aggiunto o sottratto dal precedente punto valutato per la funzione per determinare il valore successivo da eseguire attraverso la funzione.
Anteprima — In questo modo viene creata la curva e viene visualizzata per poter essere rivista, ma non applica la funzione generata al disegno come geometria. A seconda dei punti iniziale e finale, potrebbe richiedere un po' di tempo valutare e costruire l'immagine di anteprima.
Esempio x = F(t), y = G(t)
Come esempio, si consideri un'ellisse. Si può usare matematica basata su radianti o gradi, ma assicurarsi di usare l'intervallo corretto per il sistema selezionato. Se si usa un sistema radianti, ma si specifica l'intervallo da 0 a 360 (gradi) non funziona.
Una semplice descrizione di un'ellisse in gradi è:
x = <width> * sind(t) + <offset>; y = <height> * cosd(t) + <offset>

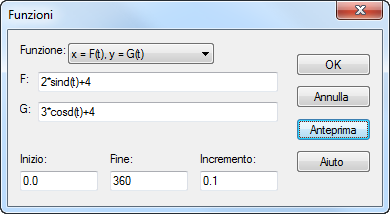

Se non si specifica un offset l'ellisse è centrata sul UCS attuale. Il diagramma sotto mostra un'ellisse definita e con anteprima in FeatureCAM.
