Scheda rullo

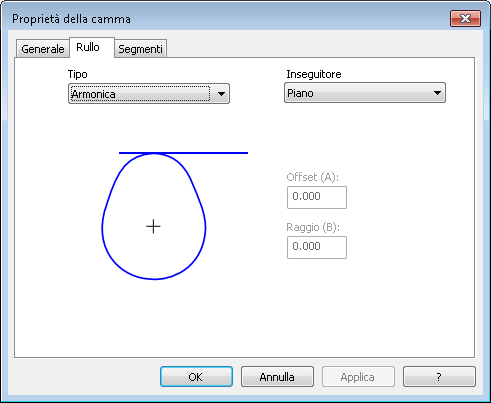

La scheda Rullo contiene opzioni che descrivono come la camma è seguita (da un rullo).

1. Selezionare il Tipo di movimento d'inseguimento e il diagramma di accelerazione associato, comunemente descritto come:

   Armonico (SH) (noto anche come Armonico semplice)

   Parabolico (PB)

   Cicloidale (CY)

   Seno modificato (MS)

   Trapezoide modificato (MT)

   Polinomiale 3-4 (4P) (noto anche come Polinomiale 4° Potenza)

   Polinomiale 3-4-5 (5P) (noto anche come Polinomiale 5° Potenza)

   Polinomiale 4-5-6-7 (7P) (noto anche come Polinomiale 7° Potenza)

2. Selezionare il Tipo inseguitore per il tipo di inseguitore con cui è usata la camma. Può essere sia Piano che Rullo.
3. Se si è selezionato Rullo, inserire:
   • Offset — Imposta la distanza tra la linea centrale di traslazione per l'inseguitore e il centro della camma che gestisce l'angolo di pressione dell'inseguitore. Questo non è l'offset dell'utensile di taglio.
   • Raggio — Imposta il raggio del rullo che segue la forma della camma. Se si seleziona l'inseguitore di tipo rullo, si deve inserire un raggio. Un raggio del rullo pari a zero simula un inseguitore a lama di coltello, o costruisce la curva di passo della camma.
