Direzione primaria di taglio Matrice/Punzone
Lato direzione offset primario
Uscita/Taglio/Stop lunghezza — È la distanza dalla posizione finale del contorno normale allo stop inserito o alla posizione finale.
Codice stop — Per operazioni di stop si può scegliere tra:
- M00 è lo stop programma. Questo stop viene sempre eseguito.
- M01 è uno stop programma facoltativo. Esiste un'impostazione sulla macchina utensile per rispettare o saltare questi stop.
Uscita/Taglio lunghezza — È la distanza di cui retrae il filo dalla parte alla fine di un'operazione.
Usa su entrambe le passate rasenti — Attivare questa opzione per applicare Uscita a entrambe le estremità delle passate rasenti. (L'elettroerosione non ritorna al punto iniziale ad un'estremità).
Uscita/Taglio sovrapposizione — Questa è la distanza di cui la posizione finale del contorno normale è in sovrataglio.
Sovrapp. cont. — È usata solo dall'operazione Contorno. È il valore di cui si sovrappone l'operazione di Contornatura.
Tasca 2 assi/Limite grezzo zigzag

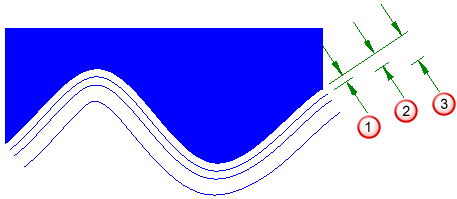

Questo parametro imposta la quantità di materiale eliminato dal contorno quando si sta usando il Metodo Offset o Percorso Utensile Offset. Quando il valore è 0, viene eseguita solo una passata di taglio.
- Sovrametallo
- Contorno grezzo
- Limite grezzo
Passo laterale — È il passo laterale predefinito per le operazioni Tasca o Zigzag. Specificare questo attributo predefinito come percentuale del diametro del filo.
Svuotatura con finitura a Zigzag/tasca 2 assi — È la quantità di materiale da lasciare dopo una passata a Zigzag. Anche se viene usata una Passata di pre-finitura, resta comunque il sovrametallo finitura.
Angolo taglio Zigzag 2 assi — Imposta l'angolo di taglio per l'operazione Zigzag.
L'angolo è definito dall'asse X positivo del UCS attuale. Inserire l'angolo in gradi.
Passata pre-finitura — Attivare questa opzione per creare un taglio di finitura alla fine dell'operazione zigzag.
Il contorno è tagliato con un percorso di finitura di contornatura parallela per eliminare i bordi non lisci lasciati dal passo laterale tra passate.
- Passata di pre-finitura
Approssimazione lineare percorso 4 assi/rapido — Nell'elettroerosione EDM a 4 assi, tutti gli archi sono convertiti in piccoli segmenti di linea. Questo attributo controlla la precisione con cui gli archi vengono perfezionati in linee. Più piccolo il numero, e maggiore è il numero di punti in cui verranno spezzati gli archi.
Tenere filo verticale e uscire — Questo mantiene il filo verticale dopo le operazioni di uscita e troncatura per feature 4 assi.
L'esempio seguente mostra la fine di un'operazione di uscita con Tenere filo verticale e uscire selezionato:
Questo è lo stesso esempio con Tenere filo verticale e uscire deselezionato:
