Formatta testo: riferimenti

È possibile impostare gli attributi relativi al testo di un disegno o uno schizzo.

Novità: 2021.1, 2022, 2023, 2024

Accesso

Stile

Consente di specificare lo stile da applicare al testo. Fare clic sulla freccia e selezionare un'opzione dall'elenco degli stili di testo disponibili.

Testo e attributi font

Consentono di specificare gli attributi di paragrafo del testo selezionato.

Elenchi puntati e numerati
Crea un elenco puntato o numerato.
Giustificazione

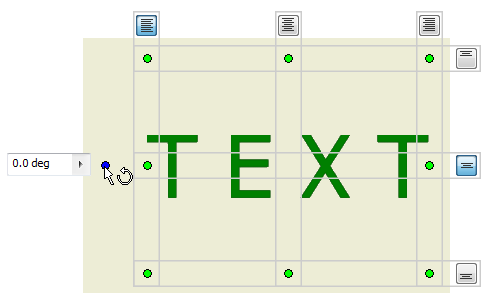

Specifica la posizione del testo all'interno della casella di testo. L'immagine seguente illustra la relazione tra scelte di giustificazione e punti della casella di testo.

Giustificazione linea di base

Disponibile quando è selezionata l'opzione Riga singola di testo e quando viene creato il testo di schizzo.

Riga singola di testo

Rimuove tutte le interruzioni di linea dal testo multilinea. È disponibile soltanto per il testo degli schizzi.

Spaziatura linea
Consente di impostare la distanza tra le righe di testo.

Valore spaziatura consente di specificare il valore dell'interlinea quando si imposta l'opzione Esatta o Multipla.

Adatta testo

Adatta le dimensioni del testo allo spazio assegnato, come ad esempio una casella di testo. È disponibile soltanto per il testo degli schizzi.

Stira (%)

Consente di specificare la larghezza del testo. Digitare 100 per visualizzare il testo con la larghezza originale; digitare 50 per ridurre la larghezza del testo del 50%.

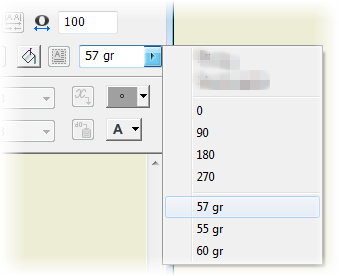

Angolo di rotazione, Ruota

Consente di ruotare il testo intorno al punto di inserimento. Ad esempio, se il testo è giustificato in alto a sinistra, verrà fatto ruotare intorno all'angolo superiore sinistro.

Per una nota di disegno, fare clic sulla freccia per selezionare l'orientamento di rotazione, oppure immettere l'angolo di rotazione nella casella di modifica. Per il testo di uno schizzo, selezionare un'opzione di rotazione dall'elenco o creare un nuovo UCS per orientare il testo.

Font

Consente di specificare il font del testo. Fare clic sulla freccia e selezionare un font dall'elenco dei font disponibili.

Dimensione font

Consente di impostare l'altezza del testo usando le unità del foglio (pollici o millimetri). Specificare le dimensioni desiderate o fare clic sulla freccia e selezionare un valore dall'elenco.

Suggerimento: Modificare le impostazioni della norma per personalizzare l'elenco di dimensioni font predefinite. Aprire l'Editor stili e norme e fare clic sulla norma corrente. Quindi aggiungere o rimuovere le dimensioni di font nell'elenco Valori preimpostati nella scheda Generale.
Colore

Consente di specificare il colore del testo. Fare clic sul comando Colore e selezionare il colore desiderato nella finestra di dialogo Colore. Nella finestra di dialogo Colore, selezionare la casella di controllo Da layer per impostare il colore specificato dal layer del testo. Deselezionare la casella di controllo per selezionare un colore. Il comando Colore mostra il colore selezionato o il colore del layer.

Stile testo

Consente di impostare lo stile. Fare clic su Grassetto, Corsivo, Barrato o Sottolineato per applicare lo stile corrispondente al testo.

Stack

Consente di impilare le stringhe per creare testi frazionari impilati diagonali o orizzontali e stringhe di apice e pedice. È disponibile solo se viene selezionata una stringa in un formato di impilamento corretto.

Esempi di formato di impilamento corretto:

  • 1#2 consente di eseguire l'impilamento come un testo frazionario diagonale.
  • 1/2 consente di eseguire l'impilamento come un testo frazionario orizzontale.
  • 1^2 consente di eseguire l'impilamento come una tolleranza (1 sopra 2).
Suggerimento: Per modificare le proprietà del testo impilato, selezionare il testo impilato nel campo di modifica, fare clic con il pulsante destro del mouse e scegliere Proprietà.
Maiuscole/minuscole testo
Converte la stringa selezionata in MAIUSCOLO, minuscolo o Iniziali Maiuscole.
Casella di testo

Consente di aggiungere quote e vincoli al testo. È disponibile soltanto per il testo degli schizzi.

Riempimento sfondo
Specifica un colore di sfondo per una stringa di testo.
Bordo del testo/Nessun bordo del testo

Specifica la presenza o l'assenza del bordo attorno al testo o alla nota con direttrice. Il testo risultante è inserito in un bordo quando l'opzione Bordo del testo è selezionata.

Simbolo
Consente di inserire un simbolo nel testo in corrispondenza del punto di inserimento. Fare clic sulla freccia e selezionare il simbolo nella tavolozza. I primi tre simboli sono riferiti a diametro, gradi e più-meno e usano il font attivo. Tutti gli altri simboli usano il font AIGDT. Nei disegni, i simboli disponibili dipendono dallo stile Riquadro di controllo della geometria attivo.

In fondo all'elenco dei simboli, il comando Mappa caratteri di Windows consente di accedere ai caratteri non disponibili come caratteri standard sulla tastiera. Nella Mappa caratteri, fare clic su un carattere, quindi fare clic su Seleziona e infine su Copia. Nel riquadro Formatta testo, fare clic con il pulsante destro del mouse e scegliere Incolla.

Modello, Disegno e Proprietà personalizzate

Quando si recuperano le proprietà del modello, l'origine del modello dipende dal tipo di schizzo:

Nota: Se lo stato di aggiornamento del disegno viene posticipato o il documento del modello di riferimento non è risolto, i valori delle proprietà del testo basati sul modello non vengono aggiornati.
Digitare

Indica i tipi di proprietà e parametro del disegno, del modello di origine o del file origine delle proprietà personalizzate (per le proprietà personalizzate del modello ed esterne) specificati nella scheda Disegni della finestra di dialogo Impostazioni documento.

Nota:

  • Parametri - Modello elenca i parametri con nome che vengono aggiunti automaticamente al modello quando si aggiungono quote o lavorazioni.
  • Parametri utente elenca i parametri utente aggiunti al modello.
  • Proprietà standard indica insiemi di proprietà definiti nel file di disegno o di modello.
  • Proprietà personalizzate consente di compilare l'elenco se il modello o il disegno di origine contiene almeno una proprietà personalizzata.
  • Proprietà disegno consente di compilare l'elenco con il parametro Numero di fogli.
  • Proprietà foglio consente di compilare l'elenco con le proprietà del foglio.
  • Selezionare il tipo di proprietà Configurazione modello per aggiungere il nome dello stato modello all'etichetta della vista del disegno.
  • Nei disegni di lamiere, selezionare il tipo Proprietà lamiera per aggiungere l'area, la larghezza o la lunghezza delle estensioni del modello piatto nel testo.
  • Se si seleziona Immissione richiesta è possibile accedere all'opzione del menu contestuale Modifica testo del campo, che permette di modificare i valori delle immissioni richieste.
  • Selezionare il tipo di proprietà Proprietà fisiche - Modello per aggiungere al testo le seguenti caratteristiche del modello: Massa, Densità, Volume e Area. Se il valore visualizzato di una proprietà fisica è N/A, le proprietà fisiche del modello non sono aggiornate. Per aggiornare il modello, aprire il file di modello e selezionare scheda Gestione gruppo Aggiorna Aggiorna massa.
  • Tutti i valori delle proprietà fisiche sono visualizzati con la stringa dell'unità.
Origine

Elenca le origini disponibili per le proprietà e i parametri associati al tipo selezionato. Selezionare l'origine delle proprietà o dei parametri che si intende utilizzare.

Proprietà
Consente di specificare una proprietà associata al Tipo e all'Origine selezionati. È disponibile durante la creazione o la modifica di tutto il testo del disegno, incluse le proprietà del testo in note, note con direttrice, testo dello schizzo, testo dei simboli e testo di bordi e cartigli.
Parametro

Specifica il parametro, associato al tipo e all'origine selezionati, da inserire nel testo. Fare clic sulla freccia e selezionare l'opzione desiderata dall'elenco.

Precisione

Consente di specificare la precisione delle proprietà numeriche visualizzate nel testo. Selezionare la precisione desiderata dall'elenco.

Aggiungi

Inserisce nel testo la proprietà o il parametro selezionato in base a Tipo, Origine e Proprietà o Parametro in corrispondenza del punto di inserimento.

Zoom

Per ingrandire il testo modificato, posizionare il cursore nel campo di modifica, tenere premuto CTRL dalla tastiera e far scorrere la rotellina del mouse.

Controllo ortografia

Quando l'opzione Controllo ortografico è attivata, in Inventor viene controllata automaticamente l'ortografia durante la digitazione nella finestra di dialogo Formatta testo.

Le parole immesse nella finestra di dialogo Formatta testo vengono confrontate con quelle del dizionario personalizzato attivo e di default. Una linea ondulata rossa indica un possibile problema ortografico. Fare clic con il pulsante destro del mouse su una parola contrassegnata per accedere alle opzioni per risolvere il problema ortografico:

  • Selezionare una parola alternativa dall'elenco.
  • Fare clic su Ignora o Ignora tutto per lasciare una parola invariata
  • Per lasciare una parola invariata e aggiungerla al dizionario, fare clic su Aggiungi al dizionario.
Suggerimento: Se in Inventor viene sottolineata una parola con una linea rossa ondulata e l'ortografia della parola è corretta, selezionare Aggiungi a dizionario dal menu contestuale per aggiungerla al dizionario personalizzato attivo.

Utilizzare le impostazioni nella scheda Generale della finestra di dialogo Opzioni applicazione (scheda Strumenti gruppo Opzioni Opzioni applicazione) per gestire il controllo ortografico e i dizionari personalizzati. Di default, l'opzione Controllo ortografico è attivata.
