Usando le informazioni dell'analisi, è possibile modificare i componenti per eliminare le interferenze.
Novità: 2024.2
- Nella barra multifunzione, fare clic su scheda Analizza
gruppo Interferenza Analisi dell'interferenza.
- Nella finestra di dialogo Analisi interferenze, fare clic su Definisci gruppo 1, quindi selezionare il primo componente o gruppo di componenti da analizzare nella finestra grafica o nel browser.
- Fare clic su Definisci gruppo 2, quindi selezionare il secondo componente o il secondo gruppo di componenti da analizzare.
- Selezionare Considera i sottoassiemi come componenti per considerare i sottoassiemi come singoli componenti e ignorare le interferenze all'interno dei sottoassiemi.
- Deselezionare Utilizza analisi filettatura precisa per escludere l'analisi precisa di filettature complete dall'inizio alla fine della filettatura.
- Fare clic su OK per verificare le interferenze.
- Se viene rilevata un'interferenza, nella finestra di dialogo Interferenza viene visualizzato quanto segue:
- Il numero di interferenze rilevate e il volume totale e ulteriori informazioni su ogni interferenza. Fare doppio clic su una voce nell'elenco per eseguire lo zoom sull'interferenza.
- Opzioni per filtrare i seguenti tipi di interferenza in modo che sia possibile concentrare l'attenzione sulle informazioni che è necessario analizzare:
- Generale: interferenze che non appartengono a nessuno dei tipi riportati di seguito.
- Filettature: interferenza tra due componenti, di cui uno è filettato.
Se rilevate, Filettature corrispondenti viene visualizzato come un filtro aggiuntivo.
- Parti del Centro contenuti non filettate: interferenze tra due componenti uno dei quali proviene da Centro contenuti.
- Componenti di riferimento AnyCAD: interferenze all'interno del componente di riferimento AnyCAD stesso.
- Informazioni dettagliate sui quattro tipi di interferenze tra filettature non corrispondenti. Posizionare il cursore sulle descrizioni comandi informative per visualizzare il tipo di interferenza.
- I componenti filettati non sono allineati correttamente.
- La designazione della filettatura non corrisponde, tra cui il diametro nominale e il passo.
- La direzione a sinistra/a destra non corrisponde.
- La mancata corrispondenza di profondità della filettatura indica che la lunghezza della filettatura esterna e la profondità della filettatura interna non soddisfano l'incastro minimo della filettatura.
Ad esempio, l'interferenza viene segnalata quando la lunghezza di una filettatura esterna di un componente è inferiore alla profondità della filettatura interna. L'illustrazione seguente mostra un altro esempio in cui l'incastro minimo della filettatura non viene raggiunto.
Nota: Il primo gruppo di numeri nella descrizione comandi indica il valore della filettatura interna. Il secondo gruppo indica il valore della filettatura esterna. - Opzioni Ignora e Annulla Ignora. È possibile effettuare le seguenti operazioni:

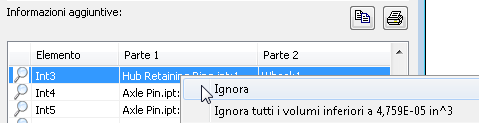

- Fare clic con il pulsante destro del mouse su un elemento e scegliere di ignorare il volume selezionato o ignorare tutti i volumi delle interferenze inferiori al valore selezionato.
- Selezionare o deselezionare il filtro Ignorato per mostrare o nascondere le interferenze ignorate nell'elenco.
Nota: Un'interferenza ignorata viene visualizzata con una linea incrociata.
- Fare clic con il pulsante destro del mouse su un'interferenza e selezionare l'opzione Annulla Ignora per l'elemento selezionato o Annulla Ignora per tutti.
- Opzioni per copiare i valori negli Appunti e stampare l'elenco.
Nota: Il tipo di interferenza viene incluso in una nuova colonna denominata Nota Quando si copia
un valore di interferenza della filettatura in Excel.
Suggerimento: Se si desidera controllare le interferenze relative a tutti i componenti, utilizzare una finestra trasversale per aggiungere tutti i componenti al gruppo 1, quindi fare clic su OK per eseguire l'analisi.
Suggerimento: Facendo doppio clic su un'interferenza risultante, è possibile evidenziare graficamente una singola regione di interferenza eseguendo lo zoom su una determinata collisione.
