Informazioni sui miglioramenti apportati all'ambiente di disegno.
Indicatore origine

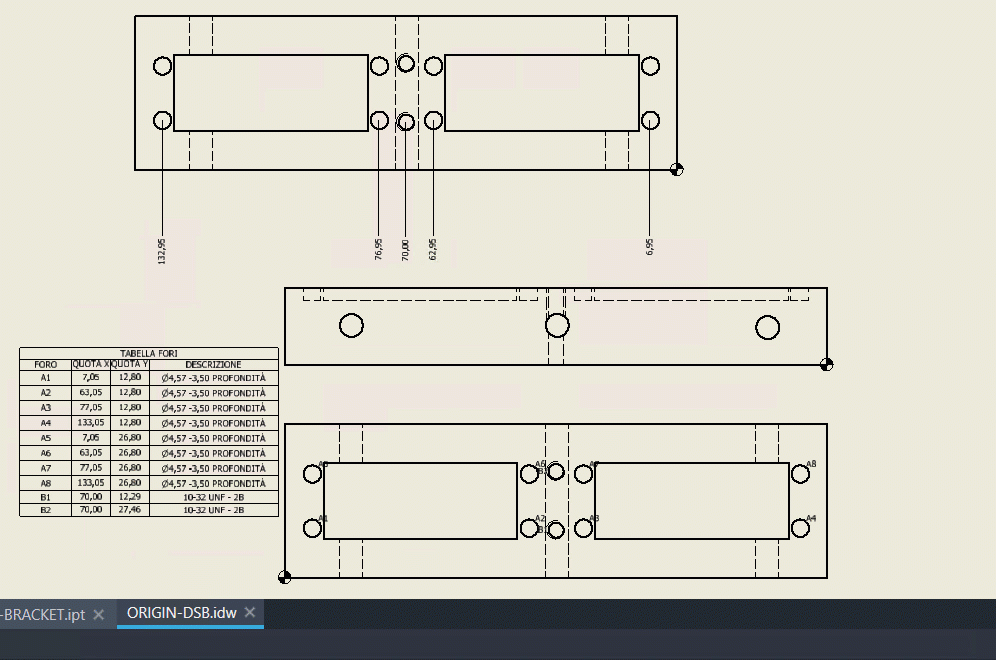

Gli indicatori di origine possono ora essere eliminati. Se le quote utilizzano l'indicatore di origine, vengono eliminate a loro volta. Un messaggio di richiesta avvisa l'utente dell'eliminazione della quota prima che venga eseguita.
Eliminare l'indicatore di origine utilizzato con:
- Quota coordinata
- Tabelle fori
- Oppure, l'indicatore di origine da solo

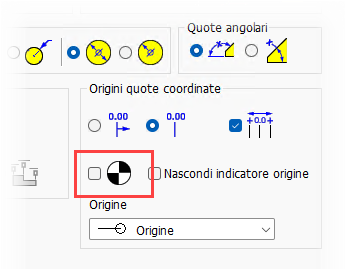

- Gruppi quote coordinate, se è selezionato Stile quota
scheda Opzioni Indicatore origine.
Per ulteriori informazioni, vedere Indicatore origine e Modifica della posizione o dell'aspetto o eliminazione di un indicatore origine.
Esportazione solo all'interno dei bordi del foglio
Nei disegni di Inventor, è molto comune creare viste ed elenchi parti al di fuori dei bordi del foglio. Quando si salva in formato DWG di AutoCAD, tutto ciò che è contenuto nel foglio viene esportato, mentre quando si esporta in formato PDF le annotazioni all'esterno dei bordi del foglio vengono tagliate e non vengono incluse nel PDF. In questa release, alla finestra di dialogo Destinazione esportazione è stata aggiunta la nuova opzione "Solo contenuto foglio", che consente di includere solo il contenuto all'interno dei bordi del foglio durante l'esportazione in formato DWG. Tenere presente che, con questa opzione selezionata, l'intero oggetto verrà incluso se il relativo riquadro d'ingombro è all'interno o parzialmente all'interno del foglio.Per ulteriori informazioni, vedere Come esportare i dati in formato DWG.
