Di seguito sono riportati i miglioramenti dei disegni per questa release.
Vista di base
È ora possibile posizionare una vista di base con l'orientamento della vista del modello corrente. Fare clic sull'elenco a discesa ViewCube e selezionare Orientamento vista corrente.
Pubblicazione di nuove Inventor® Ideas
Per ulteriori informazioni, vedere Come creare una vista di base e viste proiettate.
Viste di dettaglio
- Forma delimitatore
- Visualizza contorno in dettaglio completo, disattivato per contorno irregolare
- Visualizza linea di connessione, disabilitata per il contorno irregolare
Pubblicazione di nuove Inventor® Ideas
Per ulteriori informazioni sulle viste di dettaglio, vedere Informazioni sulle viste di dettaglio.
Per informazioni sull'utilizzo delle viste di dettaglio, vedere Come creare e modificare le viste di dettaglio.
Flusso di lavoro vista spaccata
Quando si creano viste spaccate, se il profilo spaccato è una linea aperta, viene visualizzato un messaggio di errore. Il nuovo flusso di lavoro consente di attivare la modalità modifica schizzo, in modo da poter chiudere la linea chiusa, terminare lo schizzo e completare la creazione della vista. Se la vista contiene più schizzi di linee aperte, il comando termina con un messaggio di errore ed è possibile modificare lo schizzo appropriato.
Per ulteriori informazioni, vedere Come creare una vista spaccata.
Annotazioni: gruppi di coordinate, gruppi di linee base e gruppi di quote in serie
Risorse disegno
Sostituire facilmente il cartiglio o il bordo corrente utilizzando Inserisci nel menu contestuale del cartiglio o del bordo sostitutivo.
Pubblicazione di nuove Inventor® Ideas
Per ulteriori informazioni, vedere Come utilizzare i cartigli e Come utilizzare i bordi del disegno.
Visualizzazione delle annotazioni del modello 3D nelle viste del disegno
Le annotazioni del modello 3D applicate alle parti possono essere recuperate nelle viste del disegno di assieme.
Pubblicazione di nuove Inventor® Ideas
Pubblicazione di nuove Inventor® Ideas
Pubblicazione di nuove Inventor® Ideas
Pubblicazione di nuove Inventor® Ideas
Per ulteriori informazioni, vedere Recupero delle annotazioni del modello in un disegno.
Modifica e navigazione dell'elenco parti

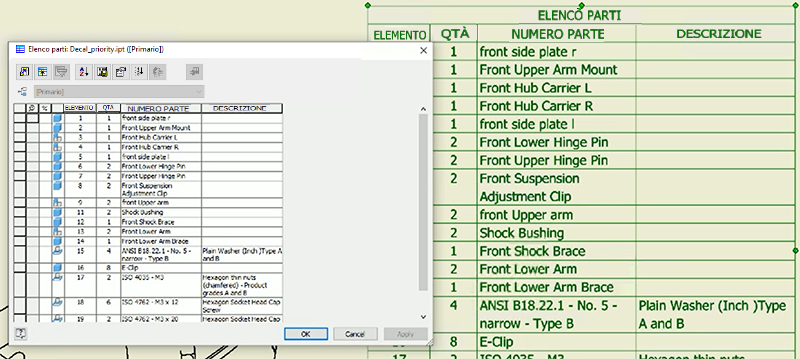

La finestra di dialogo Elenco parti è ora una finestra di dialogo non modale. Ciò significa che è possibile eseguire la panoramica e lo zoom nel disegno mentre si lavora nella finestra di dialogo. Se si utilizza la panoramica o lo zoom, utilizzare ESC per uscire senza chiudere la finestra di dialogo.
Pubblicazione di nuove Inventor® Ideas
Per ulteriori informazioni, vedere Informazioni sugli elenchi di parti.
