Informazioni sui dati di AutoCAD Civil 3D

È possibile inserire i tipi di dati seguenti dai progetti di AutoCAD Civil 3D:

• Entità geografiche (tracciati, punti, particelle e reti di condotte)
• Superfici

Per inserire i dati Civil 3D, è necessario prima esportarli da Civil 3D in formati leggibili da Set di strumenti AutoCAD Map 3D.

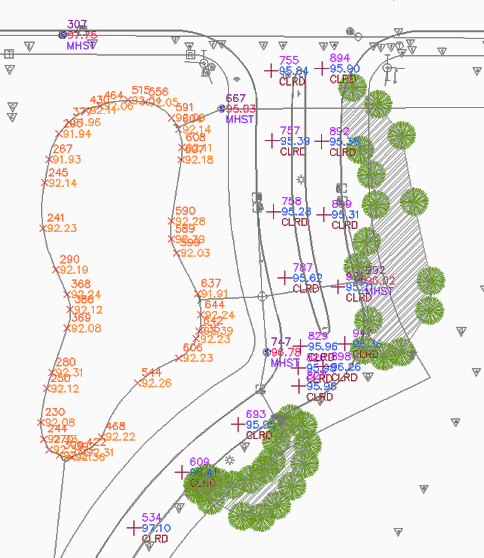

In tale illustrazione vengono visualizzati i punti che rappresentano diverse entità geografiche, importati da AutoCAD Civil 3D.

Nella tabella riportata di seguito sono elencati gli attributi e le entità geografiche di AutoCAD Civil 3D esportati nel file SDF.

Entità geografica di AutoCAD Civil 3D	Attributi esportati
Tracciato	Nome tracciato Lunghezza Velocità di progetto Stazione iniziale Stazione finale
Punto	Numero punto Nome punto Elevazione Descrizione Descrizione originaria Latitudine Longitudine
Particella	Nome particella Numero particella Area Perimetro
Condotta	Nome rete Lunghezza Pendenza Diametro interno Diametro esterno Forma Quota altimetrica iniziale Quota altimetrica finale Pozzetto iniziale Fine pozzetto
Pozzetto	Nome rete Quota altimetrica bordo Nome pozzetto
