Le etichette contrassegnano ciascuna entità geografica nel layer di entità geografiche di Gestione visualizzazioni. Sono definite come parte dello stile del layer di entità geografiche.

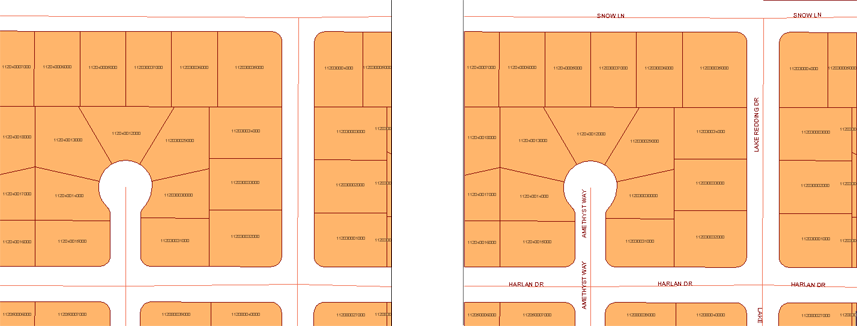

In tale illustrazione vengono visualizzate le etichette per le entità geografiche poligono (particelle) e le entità linea (vie).
Un'etichetta può contenere testo e/o grafica non testuale, vettoriale e raster.
È possibile specificare una proprietà da visualizzare nell'etichetta. Ad esempio, è possibile etichettare le strade con i rispettivi nomi. È inoltre possibile utilizzare espressioni nelle etichette. Ad esempio, è possibile etichettare le particelle con un'espressione che determina il valore netto della proprietà oppure utilizzare un'espressione per concatenare due proprietà, quali l'indirizzo e il nome della via.
Ad ogni tipo di geometria è associata un'opzione di posizionamento specifica. La procedura di assegnazione di etichette determina la posizione in cui inserire i simboli e li inserisce in modo da non sovrapporli, utilizzando i seguenti parametri:
- Mostrare le etichette in corrispondenza di posizioni fisse rispetto all'entità geografica o ripetere l'etichetta lungo l'entità geografica all'intervallo in termini di distanza specificato.
- Eseguire l'offset delle etichette dalla parte iniziale, centrale o finale della linea.
- Specificare l'intervallo in base al quale verranno ripetute le etichette.
- Specificare un'etichetta composta da un'unica riga che segue un percorso e viene ridimensionata.
Quando si assegnano etichette alle entità geografiche, è inoltre possibile verificare quanto segue:
- Impostare lo spostamento automatico di un'etichetta nel caso sia presente un'altra etichetta per evitare sovrapposizioni.
- Specificare l'offset verticale e orizzontale per controllare il punto di ancoraggio dell'etichetta rispetto al punto di riferimento.
Per motivi legati alle prestazioni, il numero massimo di etichette che è possibile disegnare è 2000. Le etichette non vengono disegnate in Set di strumenti AutoCAD Map 3D se sono talmente numerose da oscurare la geometria qualora venissero effettivamente disegnate.
