Nelle curve di livello ogni linea collega punti con elevazione identica nella superficie. Le linee consentono di determinare l'elevazione in corrispondenza di una posizione specifica della superficie, interpretare e analizzare il terreno di una superficie 3D, nonché semplificare la navigazione.

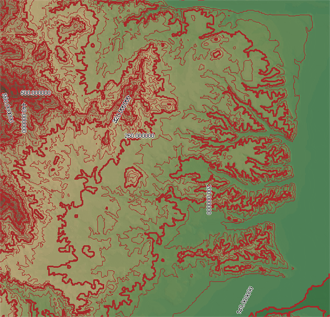

Curve di livello aggiunte ad una superficie DEM
Le curve di livello vengono memorizzate come nuove entità geografiche polilinea o poligonali in un file SDF e come nuovo layer in Gestione visualizzazioni.
È possibile modificare e applicare lo stile alle curve di livello come per qualsiasi altro layer di entità geografiche. Inoltre, è possibile eliminare le curve di livello e ricrearle.
Quando si aggiungono curve di livello, specificare quanto segue:
- Il nome del nuovo layer di curve di livello
- L'intervallo di elevazione delle curve di livello
- L'unità di misura (metri o piedi) utilizzata per misurare l'elevazione
- L'intervallo delle curve di livello principali
- Le etichette di curve di livello
- Se creare curve di livello come polilinee o poligoni
- Il nome del file SDF in cui verranno memorizzate le entità geografiche delle curve di livello
