Utilizzare questo comando per spostare, ruotare e ridimensionare in scala un singolo oggetto o un gruppo di oggetti. Per eseguire le operazioni di trasformazione di un'intera Carta di origine attiva, utilizzare le opzioni di trasformazione nella finestra di dialogo Impostazione della Carta.
È necessario rispondere ai messaggi di richiesta indicati di seguito.
- Seleziona/<Layer>
- digitare S per selezionare gli oggetti oppure L per scegliere tutti gli oggetti di un layer.
- Selezionare oggetti
- selezionare gli oggetti da trasformare utilizzando uno dei metodi di selezione AutoCAD. Se viene scelto Layer, specificare i nomi dei layer da trasformare. È possibile utilizzare caratteri jolly come * e ? per selezionare un gruppo di layer.
- Primo punto di origine
- selezionare un punto della Carta oppure specificarne le coordinate.
- Primo punto di destinazione
- selezionare un punto della Carta oppure specificarne le coordinate. Gli oggetti vengono convertiti in base al valore della distanza relativa tra il primo punto di origine e il nuovo punto.
- Secondo punto di origine
- selezionare un punto della Carta oppure specificarne le coordinate.
- Secondo punto di destinazione
- selezionare un punto della Carta oppure specificarne le coordinate.

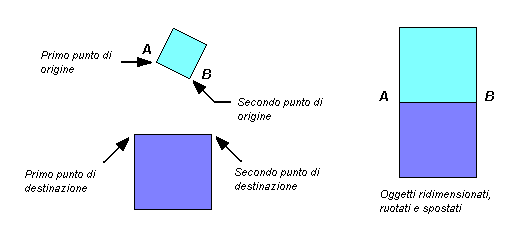

Punti di origine e di destinazione
La differenza tra il primo punto di origine e il primo punto di destinazione rappresenta il valore di offset degli oggetti selezionati.
La differenza in gradi angolari tra i due punti di origine e i due punti di destinazione rappresenta il valore di rotazione.
Il rapporto della distanza tra i due punti di destinazione rispetto a quella tra i due punti di origine rappresenta il valore di ridimensionamento in scala.
