Criterio Drucker-Prager avanzato per l'analisi esplicita

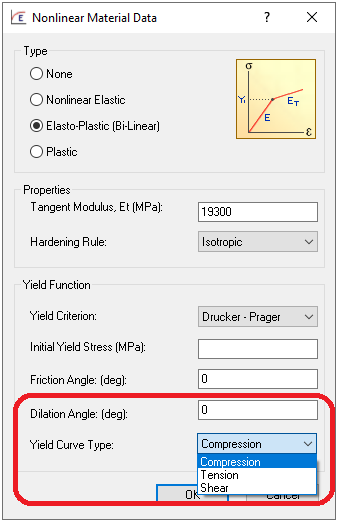

Ora gli utenti possono immettere proprietà avanzate di Drucker-Prager, quali angolo di dilatazione e tipo di curva di snervamento, per il materiale non lineare e bilineare plastico, quando il tipo di analisi attivo è impostato su esplicito.
- L'angolo di dilatazione ha un valore di default impostato su 0 gradi e un valore massimo di 71.5 gradi: ad esempio, 0o ≤ angolo di dilatazione ≤ 71.5o.
- Il tipo di curva di snervamento presenta tre opzioni nell'elenco a discesa: Compressione, Tensione e Taglio. La compressione viene impostata come tipo di curva di snervamento di default.
Valori di inerzia nella massa concentrata automatica

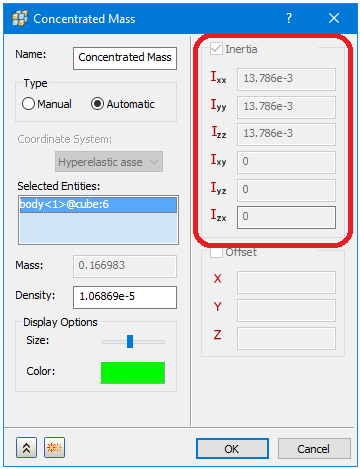

I valori di inerzia nella massa concentrata automatica vengono compilati automaticamente con il valore del momento di inerzia della massa (avendo come origine il baricentro). Attualmente la massa concentrata automatica è supportata solo per i modelli di assiemi (.iam).
Questa funzionalità è molto utile quando si eseguono analisi modali/dinamiche.
Per creare una nuova massa concentrata dalla struttura del modello:
- Selezionare Automatico nella sezione Tipo.
- Selezionare un corpo dall'area di disegno.
- Immettere il valore della densità.
Miglioramenti dello stato del modello
La modifica degli stati del modello con carichi o vincoli applicati alle entità geometriche modificate non restituisce più il seguente messaggio di errore: "Alcune lavorazioni sono state perse a causa della modifica della geometria".
I carichi o i vincoli vengono mantenuti correttamente.
Riconoscimento dei nodi sul lato medio migliorato nella mesh continua
Il riconoscimento dei nodi sul lato medio per gli elementi Shell quando è selezionata la mesh continua è stato migliorato, insieme al riconoscimento di carichi, vincoli e connettori applicato ai nodi sul lato medio.
