Misurazione delle distanze mediante gli strumenti di misurazione

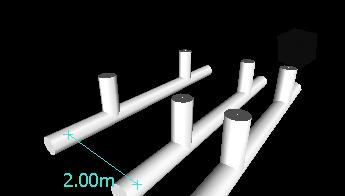

Misurazione della distanza tra due punti

1. Fare clic sulla scheda Revisione > gruppo Misurazione > elenco a discesa Misurazione > Da punto a punto.

2. Fare clic sul punto iniziale e sul punto finale di cui si desidera misurare la distanza nella vista scena.

   Nell'etichetta di quota facoltativa viene visualizzata la distanza misurata.



Mantenimento dello stesso punto iniziale durante la misurazione della distanza tra due punti

1. Fare clic sulla scheda Revisione > gruppo Misurazione > elenco a discesa Misurazione > Da punto a punti multipli.

2. Fare clic sul punto iniziale e sul primo punto finale. Una linea di misurazione viene visualizzata tra due punti.

3. Fare clic per registrare il punto finale successivo da misurare.

4. Ripetere la procedura per misurare ulteriori punti finali. Nell'etichetta di quota facoltativa viene sempre visualizzata la distanza misurata più di recente. Il punto iniziale è sempre uguale durante l'intera procedura

   Suggerimento: Se si desidera modificare il punto iniziale, fare clic con il pulsante destro del mouse nella vista scena e selezionare un nuovo punto iniziale.

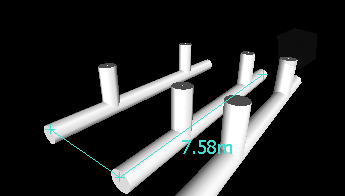

Misurazione della distanza totale lungo un percorso

1. Fare clic sulla scheda Revisione > gruppo Misurazione > elenco a discesa Misurazione > Segmenti consecutivi.

2. Fare clic sul punto iniziale e sul secondo punto da misurare.

3. Fare clic sul punto successivo lungo il percorso.

4. Ripetere la procedura per misurare l'intero percorso. Nell'etichetta di quota facoltativa viene visualizzata la distanza totale lungo il percorso selezionato.



   Suggerimento: Se si desidera modificare il punto iniziale, fare clic con il pulsante destro del mouse nella vista scena e selezionare un nuovo punto iniziale.

Misurazione della distanza più breve tra due oggetti

1. Tenere premuto il tasto CTRL e selezionare due oggetti nella vista scena con lo strumento Seleziona.

2. Fare clic sulla scheda Revisione > gruppo Misurazione > Misura distanza più breve.

   Nella vista scena viene automaticamente eseguito lo zoom sull'area misurata. Nell'etichetta di quota facoltativa viene visualizzata la distanza più breve tra gli oggetti selezionati.

Misurazione della distanza più breve tra due oggetti parametrici

1. Tenere premuto il tasto CTRL e selezionare due oggetti parametrici nella vista scena con lo strumento Seleziona.
2. Aprire la finestra Strumenti di misurazione e fare clic su Opzioni.
3. Nell'Editor delle opzioni > nodo Interfaccia > pagina Misurazione, selezionare la casella di controllo Usa linee d'asse, quindi fare clic su OK.
4. Fare clic sulla scheda Revisione > gruppo Misurazione > Misura distanza più breve.

Nella casella Distanza e nell'etichetta di quota facoltativa viene visualizzata la distanza più breve tra le linee d'asse degli oggetti parametrici selezionati.

Conversione delle misurazioni in annotazioni

1. Fare clic sulla scheda Revisione > gruppo Misurazione ed effettuare le misurazioni desiderate, ad esempio la distanza tra due punti.

2. Fare clic sulla scheda Revisione > gruppo Misurazione > Converti in annotazione.

   I marcatori finali, le linee e l'etichetta di quota (se esistente) della misurazione corrente vengono convertiti in un'annotazione e memorizzati nel fermo immagine corrente.

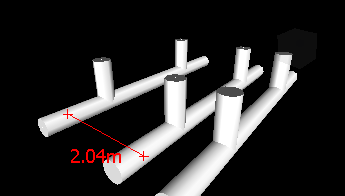

Modifica dello spessore e del colore delle linee di misurazione

1. Aprire la finestra Strumenti di misurazione e fare clic su Opzioni.
2. Nell'Editor delle opzioni > nodo Interfaccia > pagina Misurazione, immettere il numero desiderato nella casella Spessore linea.
3. Selezionare il colore richiesto dalla tavolozza dei colori. Per default, le linee di misurazione sono bianche.
4. Fare clic su OK.

Cancellazione delle linee di misurazione

1. Fare clic sulla scheda Revisione > gruppo Misurazione > elenco a discesa Misurazione > Cancella.
