Calcolo di angoli, aree e distanze

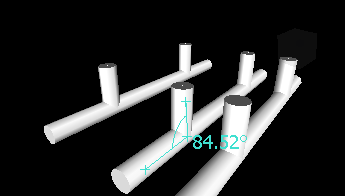

Calcolo di un angolo tra due linee

1. Fare clic sulla scheda Revisione > gruppo Misurazione > elenco a discesa Misurazione > Angolo .

2. Fare clic su un punto sulla prima linea.

3. Fare clic sulla prima linea nel punto in cui interseca la seconda linea.

4. Fare clic su un punto sulla seconda linea. Nell'etichetta di quota facoltativa viene visualizzato l'angolo calcolato tra le due linee.



Calcolo di un'area in un piano

1. Fare clic sulla scheda Revisione > gruppo Misurazione> elenco a discesa Misurazione > Area .

2. Fare clic per registrare una serie di punti che indicano il perimetro dell'area da calcolare. Nell'etichetta di quota facoltativa viene visualizzata l'area del perimetro descritta dalla registrazione del primo punto, come proiettato sul piano del fermo immagine.



   Nota: per risultati precisi, tutti i punti aggiunti devono trovarsi sullo stesso piano.

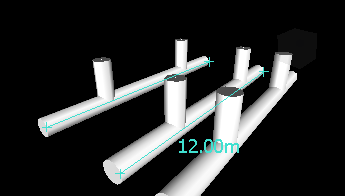

Calcolo della somma totale di varie misurazioni da punto a punto

1. Fare clic sulla scheda Revisione > gruppo Misurazione > elenco a discesa Misurazione > Aggrega .

2. Fare clic sul punto iniziale e quello finale della prima distanza da misurare.

3. Fare clic sul punto iniziale e quello finale della distanza successiva da misurare.

4. Ripetere l'operazione per ogni altra distanza necessaria. Nell'etichetta di quota facoltativa viene visualizzata la somma di tutte le misurazioni da punto a punto.
