Utilizzo del blocco parallelo o perpendicolare durante la misurazione

1. Fare clic sulla scheda Revisione > pannello Misura > elenco a discesa Misura.

2. Fare clic sullo strumento Misura area.

3. Fare clic sulla scheda Revisione > pannello Misura > elenco a discesa Blocca e scegliere una delle seguenti opzioni:

   • Parallelo.
   • Perpendicolare

4. Nella Vista scena, posizionare il puntatore del mouse sul modello e usare lo snap per selezionare una superficie. La misurazione sarà parallela o perpendicolare alla superficie.

5. Fare clic sul punto iniziale della distanza da misurare nella Vista scena.

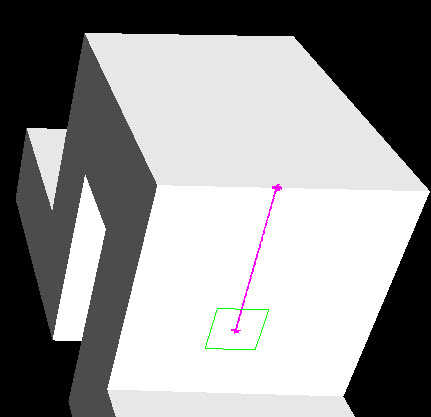

   La linea di misurazione viene visualizzata come una linea solida di color magenta quando è parallela alla superficie del punto iniziale



   o come linea gialla solida quando è perpendicolare alla superficie del punto iniziale:



6. Fare clic sul punto finale della distanza da misurare nella vista scena.

   Nell'etichetta di quota facoltativa viene visualizzata la distanza misurata.

Voce di comando: premere L (parallelo) o P (perpendicolare) quando si utilizza uno strumento di Misurazione.
