Scheda Normale

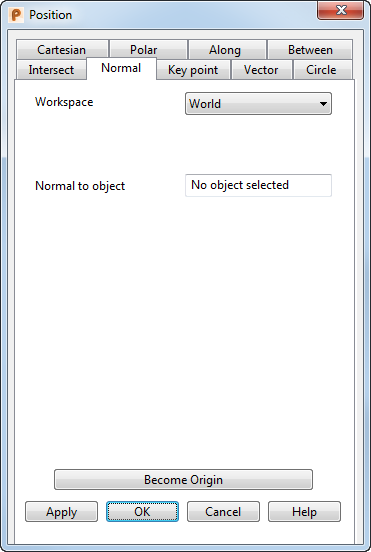

Usare la scheda Normale della finestra di dialogo Posizione per inserire una posizione che è perpendicolare a un oggetto dall'origine dello spazio di lavoro visualizzato nella finestra di dialogo.

Suggerimento: È possibile selezionare curve composte quando si sta usando la scheda Normale della finestra di dialogo Posizione:

Spazio di lavoro - Selezionare lo spazio di lavoro in cui si sta lavorando. Le opzioni disponibili sono:

• Relativa - La posizione in corso di definizione è relativa a un'altra posizione che diventa l'origine dello spazio di lavoro. Le posizioni sono allineate con il piano di lavoro attivo o lo spazio di lavoro globale se non è attivo alcun piano di lavoro.

  La modalità Relativa non è sempre disponibile in quanto può non essere presente una coordinata relativa idonea. In questo caso, selezionare una posizione idonea (come l'intersezione di due linee) e renderla l'origine di uno spazio di lavoro relativo con l'opzione Diventa origine.

• Piano di lavoro - La posizione definita è relativa al piano di lavoro attivo se ne è presente uno.
• Assoluto - La posizione definita è relativa al sistema di coordinate globale.
  Nota: Se degli elementi sono bloccati, i blocchi sono ignorati quando si seleziona uno spazio di lavoro differente.

Normale a oggetto - Fare clic sull'oggetto nei confronti del quale si desidera che la posizione sia normale. Il nome dell'oggetto è visualizzato nella casella e il cursore si sposta nella posizione normale all'oggetto.

Per consentire l'individuazione delle posizioni che non giacciono sull'oggetto, PowerShape fa quanto segue:

• Le linee sono trattate come se fossero di lunghezza infinita
• Gli archi sono trattati come cerchi completi.

Nota: Se non è possibile trovare una posizione normale all'oggetto selezionato, è visualizzata un finestra di dialogo di errore.

Diventa origine - Fare clic su questo pulsante per posizionare l'origine presso le coordinate specificate nella finestra di dialogo. Le coordinate relative sono misurate da quest'origine.

Applica - Immette la posizione. Se l'operazione corrente consente diversi punti, la finestra di dialogo resta visualizzata, pronta per l'inserimento di altri punti. Altrimenti, la finestra di dialogo è chiusa.

OK - Accetta la posizione e chiude la finestra di dialogo.

Annulla - Annulla l'immissione della posizione.
