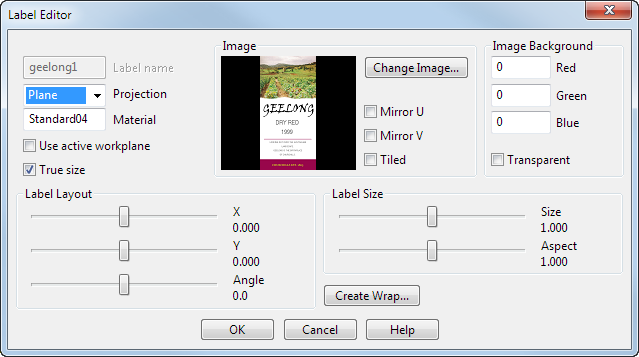

Finestra di dialogo Editor etichetta

Se si utilizza la finestra di dialogo Selettore immagine per selezionare un'immagine, questa viene visualizzata come un'etichetta sugli oggetti selezionati, insieme alla finestra di dialogo Editor etichetta.

Usare le opzioni della finestra di dialogo Editor etichetta per modificare le feature dell'etichetta.

È possibile modificare quanto segue:

Nome etichetta - Il nome dell'etichetta.

Proiezione - Determina la modalità di proiezione dell'etichetta sugli oggetti. Selezionare la proiezione desiderata nell'elenco a discesa:

• Cilindro - Proietta l'etichetta come cilindro sugli oggetti.

  L'etichetta è inserita sugli oggetti lungo l'asse verticale dello schermo. Viene quindi proiettata sugli oggetti dal cilindro di delimitazione attorno a essi.

  Prima di selezionare questa opzione, accertarsi che gli oggetti siano visualizzati in una vista in modo che l'asse verticale di dove si desidera posizionare l'etichetta sia allineato all'asse verticale dello schermo.

  Nota: Se si seleziona un singolo cilindro primitivo, l'etichetta è inserita su di esso, a prescindere dal suo orientamento.
• Piano - Proietta l'etichetta come piano sugli oggetti.

  Per posizionare l'etichetta correttamente, visualizzare gli oggetti sullo schermo in modo da guardare direttamente all'area in cui sarà posizionata l'etichetta, quindi selezionare l'opzione Piano. Se l'opzione è selezionata prima di regolare la posizione degli oggetti, riselezionarla dopo aver regolato la posizione.

  Nota: Se si seleziona un singolo piano primitivo, l'etichetta è inserita su di esso, a prescindere dal suo orientamento.
• Arco - Questa opzione è disponibile solo per le superfici non ritagliate. Proietta l'etichetta usando distanze lungo gli oggetti.
• UV - Proietta l'etichetta usando lo spazio parametro di ogni oggetto.

Materiale - Visualizza il materiale usato dall'etichetta.

Usa piano di lavoro attivo - Selezionare questa opzione per usare il piano di lavoro attivo per posizionare e orientare l'etichetta. L'etichetta è centrata sull'origine del piano di lavoro e il suo asse verticale è allineato all'asse Y del piano di lavoro.

Nota: Il piano di lavoro non è memorizzato con l'etichetta. Se si modifica l'etichetta successivamente e si modifica il suo tipo di proiezione quando il piano di lavoro non è più attivo, si otterrà un risultato differente.

Dimensioni reali - Selezionare questa opzione per conservare il rapporto di aspetto delle etichette Cilindro e Piano, sulla base dei formati file .tif, .jpg e .dmt, se hanno unità di lunghezza. Se non hanno unità di lunghezza, viene preservato solo il rapporto di aspetto.

Layout etichetta - Regolare la posizione dell'etichetta usando i dispositivi di scorrimento. I valori sono proporzioni dello spazio di proiezione. Lo spazio di proiezione è determinato dall'opzione nel menu Proiezione.

• Usare il dispositivo di scorrimento X per spostare l'etichetta nella direzione X :



• Usare il dispositivo di scorrimento Y per spostare l'etichetta nella direzione Y :



• Usare il dispositivo di scorrimento Angolo per ruotare l'etichetta:



Suggerimento: Per le regolazioni fini dei dispositivi di scorrimento, usare i tasti freccia nella tastiera o la rotellina del mouse.

Dimensioni etichetta - Regolare le dimensioni dell'etichetta usando i dispositivi di scorrimento. I valori sono proporzioni dello spazio di proiezione.

• Usare il dispositivo di scorrimento Dimensioni per scalare l'etichetta in tutte le direzioni:



• Usare il dispositivo di scorrimento Aspetto per scalare solo l'altezza dell'etichetta:



Immagine - Usare le opzioni in quest'area per modificare l'immagine dell'etichetta:

• Cambia immagine - Fare clic su questo pulsante per visualizzare la finestra di dialogo Selettore immagine in modo da poter selezionare un'altra immagine.
• Specchia in U - Selezionare questa opzione per specchiare l'immagine lungo l'asse U dell'oggetto:



• Specchia in V - Selezionare questa opzione per specchiare l'immagine lungo l'asse V dell'oggetto:



• Affiancato - Selezionare questa opzione per ripetere e affiancare l'immagine in modo da coprire l'intera area degli oggetti selezionati:



Sfondo dell'immagine - Usare queste opzioni per definire il colore dello sfondo dell'immagine:

• Rosso, Verde, Blu — Usare questi valori per specificare il colore nell'immagine che è considerato lo sfondo. È possibile inserire i valori o fare clic su un colore nell'immagine nella finestra di dialogo.
• Trasparente - Selezionare questa opzione per rendere trasparente il colore di sfondo dell'etichetta.

Crea adagiamento - Visualizza la finestra di dialogo Adagiamento lunghezza corda in cui è possibile definire la modalità di applicazione dell'etichetta all'oggetto selezionato.

Suggerimento: Prima di creare l'adagiamento, accertarsi di avere un piano di lavoro attivo in cui si desidera posizionare l'etichetta.

OK - Fare clic su questa opzione per accettare le modifiche all'etichetta e visualizzare la finestra di dialogo Selettore etichetta.
