Il circuito acqua refrigerata è dotato di un refrigeratore e una pompa a velocità variabile per la fornitura di acqua refrigerata. Come opzione, il refrigeratore potrebbe essere raffreddato ad acqua, nel qual caso è collegato ad un circuito del condensatore.
Oggetti richiesti
Il circuito acqua refrigerata deve avere le seguenti proprietà.
- Deve disporre di almeno 1 serpentina di raffreddamento collegata ad un circuito.
Ipotesi di progettazione
- Il circuito acqua refrigerata è in grado di funzionare in due modalità: acqua refrigerata ad alta e bassa temperatura.
- Il circuito acqua refrigerata funzionerà come circuito acqua refrigerata ad alta temperatura solo se tutti i componenti in tale circuito in genere funzionano ad una temperatura più elevata. In questo dominio è limitato ai seguenti oggetti:
- Trave raffreddata attiva
- Trave raffreddata passiva
- Pannello radiante
- Se uno qualsiasi dei seguenti oggetti si trova sul circuito acqua refrigerata, funzionerà come circuito acqua refrigerata a bassa temperatura.
- Serpentina di raffreddamento ad acqua refrigerata del sistema dell'aria
- Ventilconvettore a quattro tubazioni
- Serpentina di raffreddamento ad acqua refrigerata del ventilatore unità
- Il circuito acqua refrigerata funzionerà come circuito acqua refrigerata ad alta temperatura solo se tutti i componenti in tale circuito in genere funzionano ad una temperatura più elevata. In questo dominio è limitato ai seguenti oggetti:
- Il circuito acqua refrigerata presenta le seguenti ipotesi di temperatura di default.
| Proprietà | Valore | Note |
|---|---|---|
| Temperatura di mandata del circuito ad alta temperatura | 15°C | Determinata dal sistema dell'aria (in genere 12.7778°C). |
| Temperatura di ritorno del circuito ad alta temperatura | 18.333°C | Determinata dal sistema dell'aria (in genere tra 12.7778°C e 18.3333°C per default). |
| Temperatura di mandata del circuito a bassa temperatura | 6.6667°C | |
| Temperatura di ritorno del circuito a bassa temperatura | 15.5556°C | Impostata dal circuito acqua calda se la serpentina dell'acqua calda viene inclusa nel sistema. |
Configurazione
- Refrigeratore
- Pompa

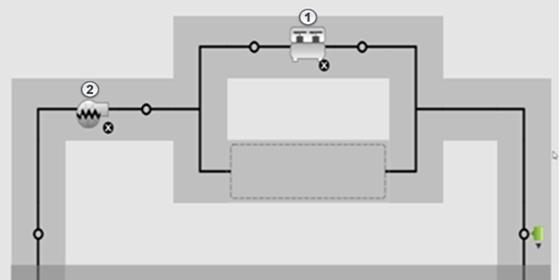

Il circuito acqua refrigerata è costituito da 2 componenti principali.
Refrigeratore
Il refrigeratore può essere raffreddato ad aria o ad acqua e presenta le seguenti ipotesi.
| Proprietà | Valore | Note |
|---|---|---|
| Temperatura dell'acqua in uscita | N/D | Determinata dalla progettazione del circuito indicata sopra. |
| Rapporto di carico della parte minimo | 0.15 | |
| Controllo del flusso | Variabile | Modula il flusso per rispettare il punto di regolazione. |
| COP | 5.5 | |
| Temperatura dell'acqua che entra nel condensatore | N/D | Determinata dal circuito del condensatore (in genere 29.44°C). |
Pompa
La pompa nella configurazione del refrigeratore di default presenta le seguenti ipotesi.
| Proprietà | Valore | Note |
|---|---|---|
| Aumento di pressione | 179344.014 Pa | |
| Tipo di flusso | Velocità variabile | |
| Controllo del flusso | Intermittente | Viene eseguito solo quando è richiesto. |
