Il circuito acqua calda utilizza una caldaia e una pompa a velocità variabile per fornire acqua calda.
Oggetti richiesti
Il circuito acqua calda deve avere la seguente proprietà.
- Deve disporre di almeno 1 serpentina dell'acqua calda associata al circuito.
Ipotesi di progettazione
- Il circuito acqua calda presenta le seguenti ipotesi di temperatura di default.
| Proprietà | Valore | Note |
|---|---|---|
| Temperatura di mandata del circuito | 60°C | Determinata dal sistema dell'aria (in genere 12.7778°C). |
| Temperatura di ritorno del circuito | 43.33°C | Determinata dal sistema dell'aria (in genere tra 12.7778°C e 18.3333°C per default). |
Configurazione

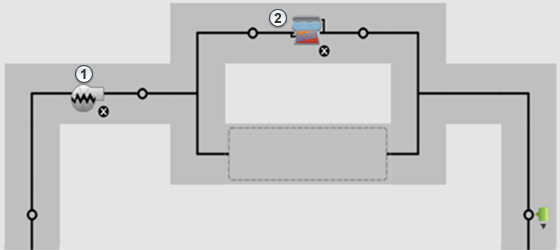

Il circuito acqua calda è costituito da 2 componenti principali.
- Caldaia
- Pompa
Caldaia
La caldaia ha temperature operative tipiche di una caldaia a condensazione.
| Proprietà | Valore | Note |
|---|---|---|
| Temperatura dell'acqua in uscita | 60°C | Determinata dalla progettazione del circuito indicata sopra. |
| Efficienza termica | 0.92 | |
| Controllo del flusso | Variabile | Modula il flusso per rispettare il punto di regolazione. |
Pompa
La pompa presenta le seguenti ipotesi nella configurazione di default.
| Aumento di pressione | 179344.014 Pa | |
| Efficienza del motore | 90% | |
| Tipo di flusso | Velocità variabile | |
| Controllo del flusso | Intermittente | Viene eseguito solo quando è richiesto. |
