Quando si acquisiscono le coordinate da un modello o un file collegato, le coordinate del modello collegato determinano il sistema di coordinate condivise del modello host.

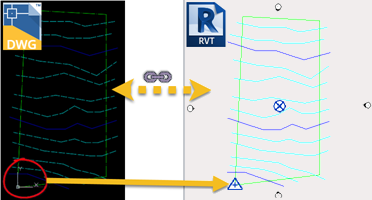

Ad esempio, nell'immagine seguente viene illustrata l'acquisizione delle coordinate della griglia da un file DWG collegato al modello Revit host.
Il modello host acquisisce inoltre la coordinata Nord reale dal modello collegato. L'origine delle coordinate condivise del modello collegato diventa l'origine delle coordinate condivise del modello host. Le coordinate interne del modello host non cambiano.
Quando un modello di Revit acquisisce coordinate da un file DWG collegato, le coordinate della griglia del file DWG collegato determinano il sistema di coordinate condivise del modello host di Revit. L'asse Y del file DWG diventa la coordinata Nord reale e l'origine del file DWG diventa l'origine del sistema di coordinate condivise del modello di Revit. Vedere Informazioni sull'utilizzo di coordinate di griglia da un file DWG collegato.
Per acquisire le coordinate:
- Aprire il modello host.
- Collegare il file da cui si desidera acquisire le coordinate.
Il collegamento può essere una topografia, un file DWG o DWF o un modello di Revit.
- Fare clic nella scheda Gestisci
gruppo Posizione progettomenu a discesa Coordinate
(Acquisisci coordinate).
- Posizionare il cursore su un collegamento e fare clic.
- Se il collegamento dispone di più planimetrie condivise o se nel file host sono presenti più istanze, utilizzare la finestra di dialogo Posizione e planimetria per selezionare una planimetria.
Il modello host condivide ora le coordinate con il collegamento. Se sono stati caricati altri modelli collegati che condividono le coordinate con il modello host, questi acquisiranno le nuove coordinate.
