Modellazione dell'acciaio da punto a punto

Utilizzare l'opzione di accorciamento automatico in Impostazioni strutturali per creare la geometria dell'elemento in acciaio a partire dall'esatto punto di clic iniziale e finale.

Come selezionare questa opzione

• Scheda Strutturagruppo Struttura
• Scheda Gestiscigruppo Impostazioni (Impostazioni strutturali)

Informazioni sull'accorciamento automatico di elementi in acciaio durante l'unione automatica

È possibile attivare/disattivare il comportamento dell'accorciamento automatico degli elementi in acciaio strutturale per i nuovi modelli o, retroattivamente, per i modelli correnti attraverso i seguenti passaggi:

1. Fare clic sulla scheda Strutturagruppo Struttura.

oppure

2. Fare clic sulla scheda Gestiscigruppo Impostazioni (Impostazioni strutturali). Viene visualizzata la finestra di dialogo Impostazioni strutturali.
3. Nella finestra di dialogo Impostazioni strutturali, fare clic sulla scheda Elementi in acciaio strutturale.
4. Selezionare la casella Disattiva accorciamento automatico di elementi in acciaio durante l'unione automatica.
   Nota: Se viene visualizzata una finestra di dialogo di avviso, fare clic su OK.
5. Fare clic su OK per salvare le modifiche e chiudere la finestra di dialogo Impostazioni strutturali.

Gli elementi in acciaio del disegno verranno aggiornati con la geometria da punto a punto per gli elementi di progetto esistenti e per gli elementi appena creati.

Opzione	Esempio

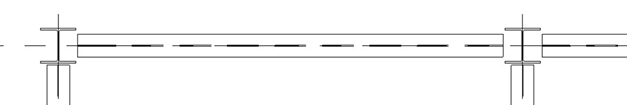

Travi in acciaio con accorciamento automatico attivato

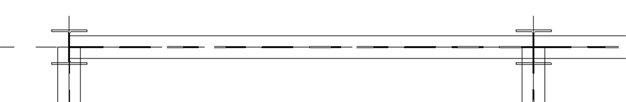

Travi in acciaio con accorciamento automatico disattivato

Nota:

• Nel gruppo Proprietà, sono cambiati i seguenti gruppi di valori:
  • Non è consentito modificare Estensione iniziale.
  • L'opzione Taglio del giunto iniziale è rimossa dall'elenco.
  • Il peso viene ricalcolato in modo che corrisponda alla lunghezza.
  • Lunghezza sistema e Lunghezza di taglio sono ora uguali.
  • Gli elementi possono essere ulteriormente modificati utilizzando modificatori in acciaio o altre funzionalità di Revit come vuoti e così via.
• Sulla barra multifunzione, quando si seleziona una trave, la funzionalità Modifica riferimento non è più disponibile.
• I pilastri e i pilastri obliqui non sono interessati dall'opzione Da punto a punto; la geometria verrà comunque accorciata come previsto a seconda del contesto.

Workflow da punto a punto per pilastri obliqui

Quando si aggiunge un pilastro obliquo utilizzando il workflow da punto a punto, la geometria del pilastro ora si estende fino al punto finale della lunghezza del sistema.

Se si disattiva l'opzione Da punto a punto, il pilastro obliquo passerà ad uno stato secondario. In questo stato, il pilastro si allinea con la parte inferiore della trave intersecante e si associa alla linea di intersezione più piccola.

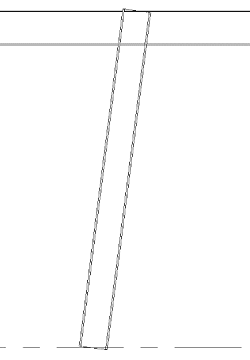

Rappresentazione di un pilastro obliquo creata con l'opzione Da punto a punto attivata. Allineamento geometria superiore: Linea di ubicazione. Giustificazione associazione nella parte superiore: Interseca mezzeria pilastro.

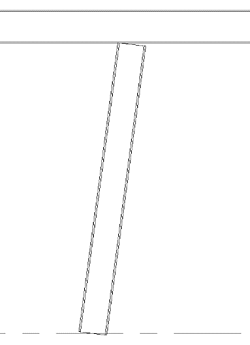

Rappresentazione di pilastri obliqui creata con l'opzione Da punto a punto disattivata. Allineamento geometria superiore: Linea di ubicazione. Giustificazione associazione nella parte superiore: Intersezione massima.
