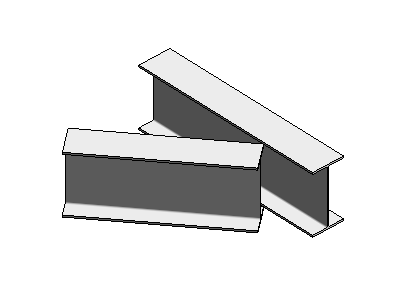

Creare la geometria di taglio in corrispondenza della flangia delle travi intersecanti con la relativa connessione tra gli elementi.
Per creare un taglio a sega parametrico in corrispondenza della flangia dell'elemento in acciaio
- Fare clic sulla scheda Acciaio
gruppo Tagli parametrici menu a discesa Giunto d'angolo
(Taglio a sega - Ala).
- Selezionare gli elementi in acciaio da tagliare.
- Premere <INVIO>.

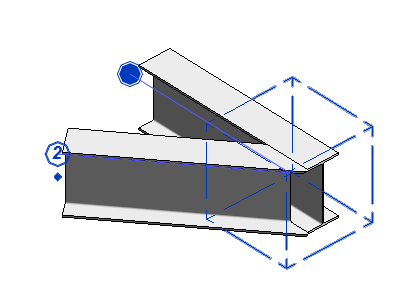

Il taglio viene creato in corrispondenza della flangia dell'elemento intersecante. La connessione secondaria viene visualizzata come parallelepipedo a linee tratteggiate. È possibile fare clic sul simbolo del rombo sotto l'etichetta numerata per modificare il taglio dell'elemento mediante lo strumento Taglio a sega - Ala.

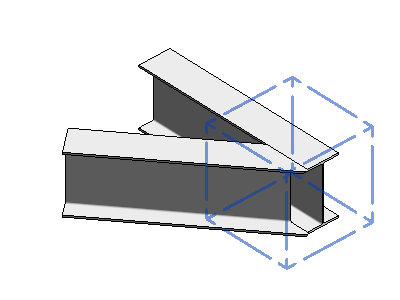

- Selezionare la scatola di connessione per accedere alle proprietà di istanza e del tipo della connessione secondaria.
I Tagli a sega - Ala sono visibili solo quando il livello di dettaglio della vista è impostato su Alto.
