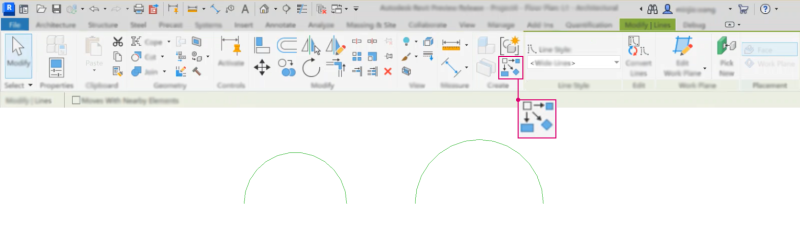

Quando si fa clic su Crea simile, viene avviato lo strumento di disegno corretto nella raccolta di disegni.
In precedenza, quando era selezionata una linea arco, ellisse o spline, lo strumento Crea simile non evidenziava lo strumento corretto nella raccolta di disegni.
È possibile utilizzare Crea simile con:
- Linee (linea di modello, linea di dettaglio, linee di riferimento, delimitazione dei locali, linea di delimitazione dei vani, contorno di carico basato su area - analisi elettrica)
- Muri
- Telaio strutturale (travi)
Considerazioni:
- Il poligono non verrà avviato con Crea simile. Quando si utilizza Crea simile su poligoni, si selezionerà solo un lato del poligono, il che significa che lo strumento Crea simile avvierà lo strumento Linea.
- Cerchi/Ellissi completa: Crea simile avvierà un arco/un'ellisse parziale.
- Crea simile non distingue tra diversi tipi di archi e avvia sempre il tipo di arco inizio-fine-raggio.
- Se un arco è tangente ad un altro elemento, l'implementazione corrente avvierà lo strumento Arco tangente.
- Queste opzioni dello strumento di disegno non sono incluse: Seleziona linee, Seleziona superfici, Seleziona muri, Seleziona supporti.
- L'opzione Contorno area non è supportata da questa funzionalità. Crea simile avvierà sempre Seleziona linee quando si selezionano linee di contorno dell'area (ad esempio, Arco, Ellisse, Spline).
