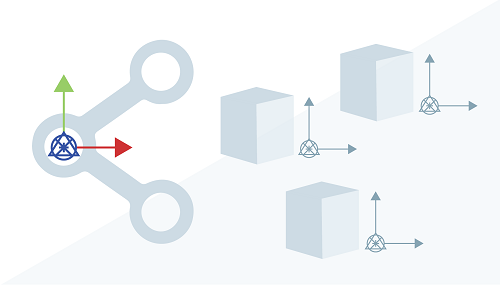

Per semplificare l'utilizzo di modelli collegati, è possibile visualizzare le coordinate dei modelli collegati nel modello host. Queste coordinate includono il punto rilevamento, il punto base del progetto e l'origine interna.
Per default, il punto base del progetto e il punto rilevamento vengono visualizzati solo nella vista di pianta del cantiere. L'origine interna non è visibile per default in tutte le viste. Possono essere visualizzati di nuovo.
È possibile visualizzare il punto base del progetto, il punto rilevamento e l'origine interna in tutti i tipi di viste 2D e 3D.
Se sono presenti modelli collegati, queste coordinate vengono visualizzate in grigio.
Per visualizzare le coordinate collegate, fare clic sulla scheda Vista
gruppo Grafica
(Visibilità/Grafica). Nella scheda Categorie del modello, espandere Planimetria e selezionare le coordinate da visualizzare.
Per informazioni complete, vedere Visualizzazione dei punti di origine delle coordinate.
