Il comportamento degli elementi del telaio strutturale non è corretto quando sono presenti livelli o altri oggetti simili.

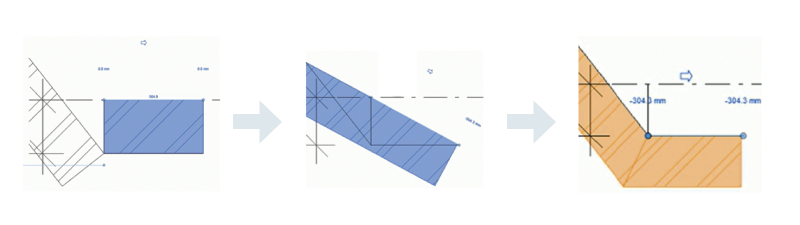

Problema: gli elementi del telaio strutturale non vengono posizionati correttamente. Ciò avviene dopo che gli elementi sono stati definiti lungo la linea, vicino al livello di riferimento. Gli elementi eseguono lo snap al livello di riferimento anziché alla linea d'asse, causando un taglio non corretto degli elementi stessi.
Causa: questo problema si verifica a causa dello snap automatico del telaio strutturale (trave o pilastro) al livello di riferimento superiore, se il livello è più vicino a 1 piede (304,8 mm) dalla linea in cui si inserisce l'oggetto del telaio strutturale.
Soluzione:
- Selezionare l'elemento del telaio strutturale (trave o pilastro).
- Fare clic con il pulsante destro del mouse e selezionare Dissocia da piano nel menu contestuale.
- Spostare manualmente i punti che definiscono l'elemento del telaio nella posizione corretta.
