Gli strumenti di modifica della forma del solaio precedentemente disponibili solo in Revit sono ora disponibili in Revit LT.
Modifica della forma
Gli strumenti di modifica della forma consentono di modificare la superficie di elementi piatti tetto e pavimento, senza bordi inclinati o frecce di inclinazione. Aggiungere punti e bordi in cui la quota altimetrica viene modificata per il drenaggio o altre modifiche necessarie per modellare le condizioni reali dei pavimenti e dei tetti nei modelli. La modifica della forma viene utilizzata anche per gli elementi di un solido topografico per modellare le condizioni topografiche nei modelli.
Modificando i punti e i bordi, la superficie dell'elemento viene modellata in sottoregioni con pendenza indipendente.
Controlli delle quote altimetriche
- Livello corrente
- Punto base progetto
- Punto rilevamento
- Origine interna
È possibile determinare se aggiungere i punti ad una quota altimetrica assoluta dal riferimento selezionato o se eseguire l'offset di una distanza specificata dalla superficie esistente.

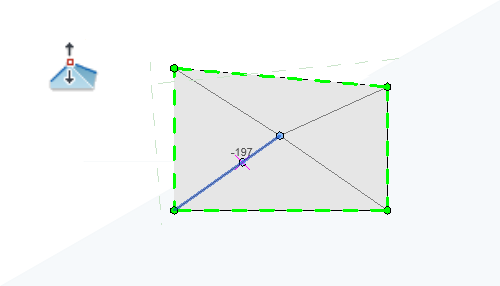

Durante la modifica della forma, la quota altimetrica della superficie posizionata direttamente sotto il cursore viene visualizzata accanto al cursore. Utilizzare questa visualizzazione per apportare modifiche più precise alla forma degli elementi del modello.
Per ulteriori informazioni, vedere Modifica della forma di un elemento.
