Impostazione dell'analisi sismica

Sono fornite informazioni su come modificare la visualizzazione per mostrare i piani in base al colore e come creare un nuovo tipo di analisi per l'analisi statica lineare.

  1. Accedere alla cartella Tutorials e aprire il progetto Structure-Seismic.rtd. Questa operazione è simile al progetto utilizzato nell'esercitazione precedente, ma sono già stati aggiunti altri carichi.

    Nota: I file delle esercitazioni si trovano in C:\ProgramData\Autodesk\Examples\Tutorials.
  2. Per visualizzare meglio le modifiche ai vari piani della struttura, fare clic con il pulsante destro del mouse e scegliere Visualizza.

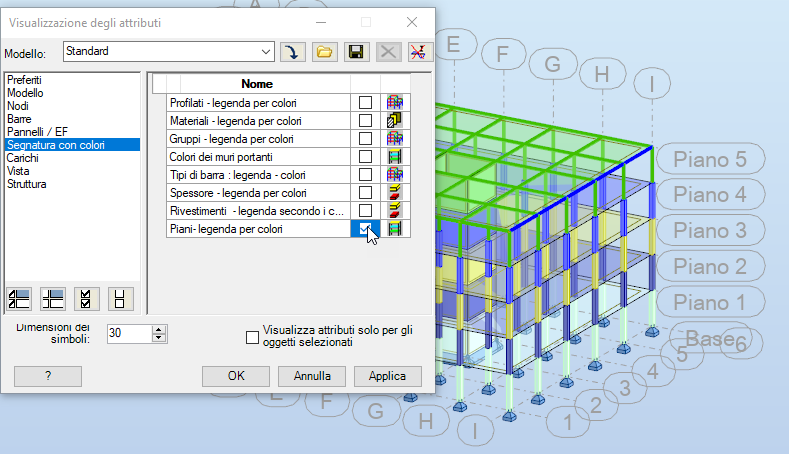

  3. Nella finestra di dialogo Visualizza, selezionare Segnatura con colori, quindi selezionare Piani- legenda per colori e fare clic su OK. Ogni piano visualizza un colore diverso, come mostrato di seguito.

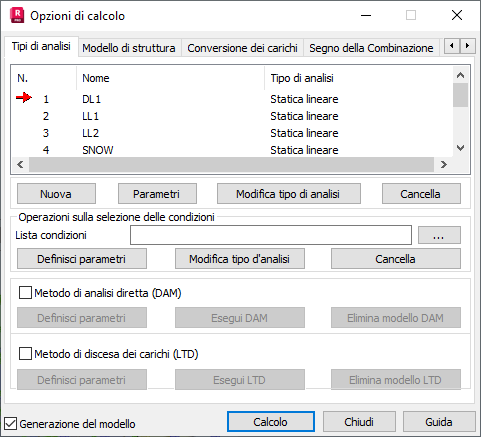

  4. Sulla barra degli strumenti Standard, fare clic su  (Parametri dell'analisi). Al modello è già stata applicata una serie di carichi, come mostrato di seguito. Si aggiungerà ora un tipo di analisi statica elastica lineare.

  5. Nella finestra di dialogo Tipo di analisi, fare clic su Nuovo.

  6. Nella finestra di dialogo Definizione di una nuova condizione, selezionare Sismica (Metodo delle forze statiche equivalenti) e fare clic su OK.

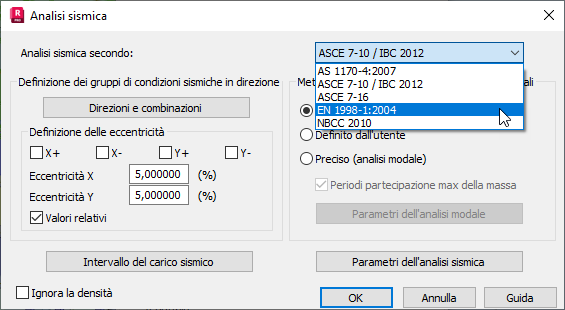

  7. Nella finestra di dialogo Analisi sismica, espandere l'elenco delle norme nell'angolo superiore sinistro, come mostrato di seguito. Selezionare EN 1998-1:2004.

    Nota: A seconda delle definizioni delle direzioni e delle eccentricità, vengono generate serie di condizioni di carico statiche sismiche. I componenti X/Y dei vettori di direzione vengono interpretati come moltiplicatori aggiuntivi per le forze orizzontali calcolate in ciascuna direzione.

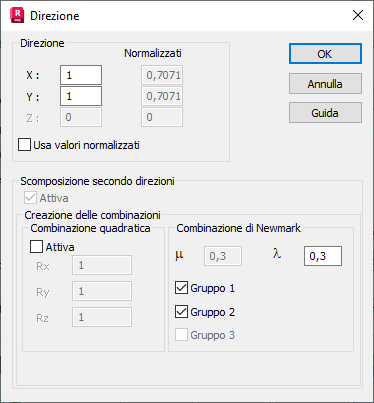

  8. Continuando a lavorare nella finestra di dialogo Analisi sismica, fare clic su Direzioni e combinazioni. Per questo progetto, impostare la combinazione Newmark su Gruppo 1 e Gruppo 2, come mostrato di seguito, e fare clic su OK.

  9. Nella finestra di dialogo Analisi sismica, fare clic su Intervallo del carico sismico.

  10. In questa finestra di dialogo, è possibile limitare i livelli in cui il carico sismico viene distribuito e definire l'altezza della struttura per il calcolo del periodo fondamentale. I piani superiore e inferiore possono essere definiti automaticamente o manualmente. In questo caso, i piani sono impostati su Automatico. Fare clic su OK per chiudere la finestra di dialogo.

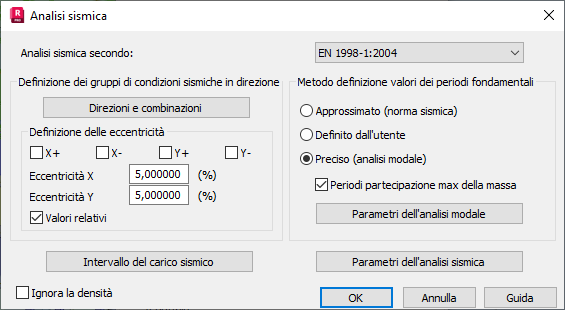

  11. Nella finestra di dialogo Analisi sismica, nell'area Metodo definizione valori dei periodi fondamentali, selezionare Preciso (analisi modale), come mostrato di seguito.

    Nota: I metodi dei periodi fondamentali includono Approssimato (norma sismica) (dove i valori vengono calcolati in base a formule definite dalla norma), Definito dall'utente (dove i valori vengono aggiunti manualmente dall'utente) e Preciso (analisi modale) (che genera un'ulteriore condizione modale che precede condizioni sismiche).
  12. Fare clic su Parametri dell'analisi modale in modo da poter esaminare le impostazioni nella finestra di dialogo Parametri dell'analisi modale e fare clic su Annulla.

  13. Nella finestra di dialogo Analisi sismica, selezionare il metodo Approssimato (norma sismica) e fare clic su Parametri dell'analisi sismica.

    Nota: I parametri dell'analisi sismica semplificata dipendono dalla norma sismica.

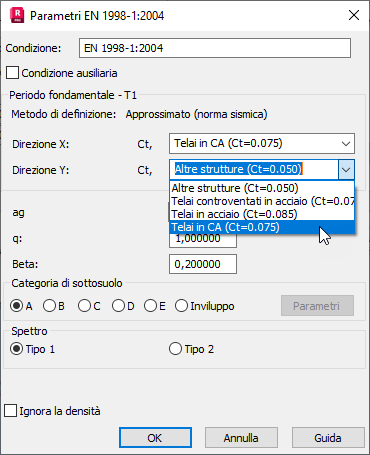

  14. Nella finestra di dialogo Parametri, accanto a Direzione X, espandere l'elenco a discesa e selezionare Telai in CA. Ripetere l'operazione per Direzione Y, come mostrato di seguito.

  15. Fare clic su OK per chiudere le finestre di dialogo Parametri e Analisi sismica per terminare la creazione dei nuovi carichi sismici.

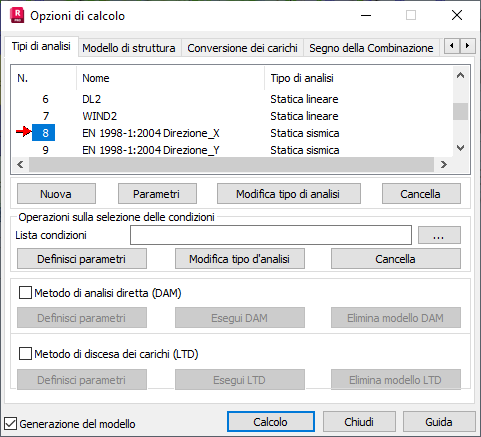

  16. Nella finestra di dialogo Tipo di analisi, le due condizioni di carico per le direzioni X e Y e le quattro combinazioni generate da esse vengono visualizzate, come mostrato di seguito.

  17. Salvare il progetto
