Impostazione di opzioni di calcolo - Armatura reale
Sono fornite informazioni su come impostare le opzioni di calcolo e come avviare i calcoli dell'area di armatura reale.
Continuare a lavorare nel progetto o aprire il progetto Slab_Required_Reinforcement_Tabular.rtd.
Nota: I file delle esercitazioni si trovano in C:\ProgramData\Autodesk\Examples\Tutorials.Fare clic su Finestra >
(Gestore).Viene visualizzato Gestore d'oggetti.

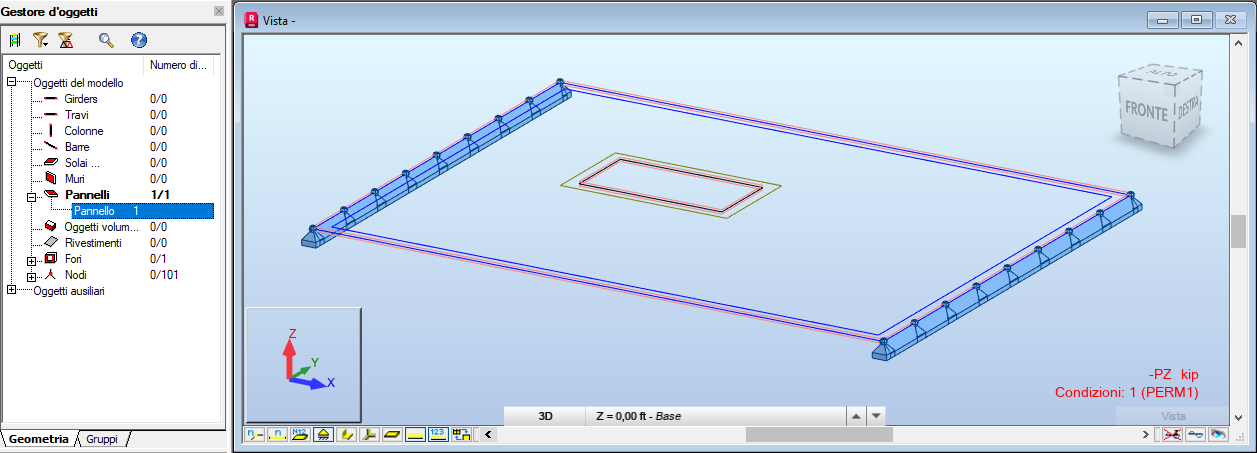

Passare a Gestore d'oggetti, espandere l'elenco Pannelli, quindi selezionare Pannello 1.
La soletta viene evidenziata.
Fare clic su Dimensionamento >
(Armatura reale degli elementi CA).Viene visualizzato il desktop Piastre: armatura reale. Il desktop è suddiviso in due parti: la vista Soletta: mappa dell'armatura e la finestra di dialogo Armatura delle solette e dei gusci.
Fare clic su Vista > Zoom >
(Iniziale) per visualizzare meglio la soletta definita.Fare clic su Analisi >
(Parametri dell'armatura).Viene visualizzata la finestra di dialogo Parametri dell'armatura - ACI 318-11.
Nella scheda Generale, selezionare Barre come tipo di armatura.
Accedere alla scheda Armatura di costruzione e deselezionare
.Fare clic su OK.

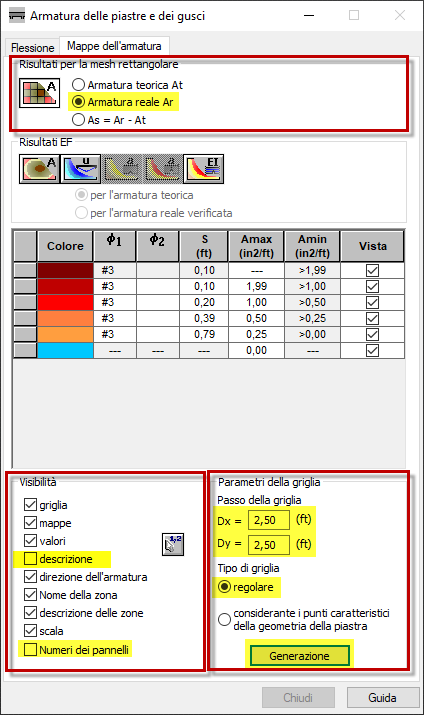

Per visualizzare le mappe dell'armatura reale, accedere alla finestra di dialogo Armatura delle solette e dei gusci. Fare clic sulla scheda Mappe dell'armatura, quindi nel gruppo Risultati per la mesh rettangolare selezionare Armatura reale Ar.
Per migliorare la visibilità delle mappe dell'armatura, accedere al gruppo Visualizzazione, quindi deselezionare Descrizione e Numeri dei pannelli.
Per regolare le griglie delle mappe dell'armatura sulla soletta, accedere al gruppo Parametri della griglia, quindi impostare le seguenti proprietà:
- Passo della griglia: Dx=Dy=2.50
- Tipo di griglia: regolare.
- Fare clic su Generazione.
Fare clic su Analisi >
(Calcolo).Viene visualizzata la finestra di dialogo Calcolo.
Fare clic su Calcola.

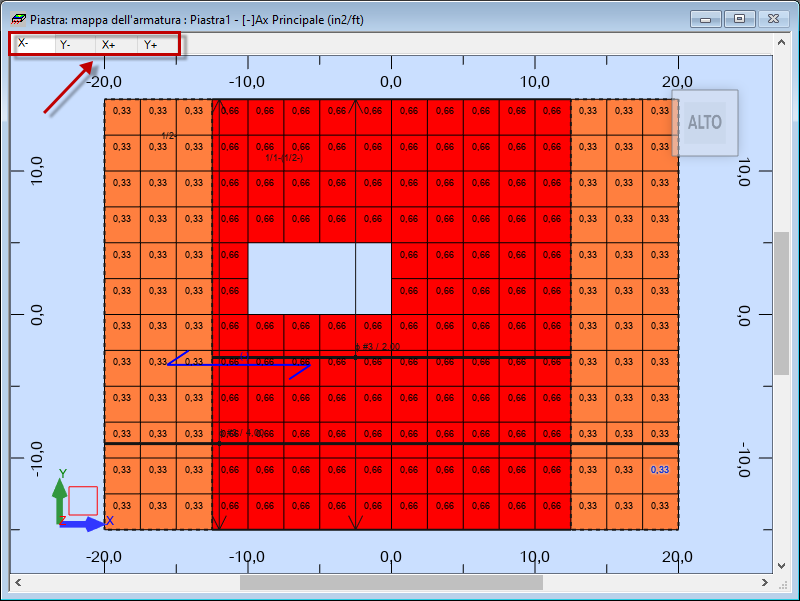

Nella vista viene visualizzata l'area di armatura reale inferiore per la direzione X. Per visualizzare l'armatura per altre direzioni, nell'angolo superiore sinistro dello schermo selezionare un'altra scheda, ad esempio Y-.
Nota Come si può vedere, la maggior parte dell'armatura reale è posizionata al centro della soletta, pertanto i risultati sono appropriati per quanto riguarda il foro e il metodo di supporto della soletta.
Salvare il progetto come Slab_Provided_Reinforcement.rtd.
