Selezionare le impostazioni per i file DXF di AutoCAD o Inventor o i file DXF modello piatto.
Nota: È necessario disporre di diritti di accesso amministrativi per eseguire queste operazioni.
- Fare clic su Strumenti > Amministrazione > Impostazioni Vault.

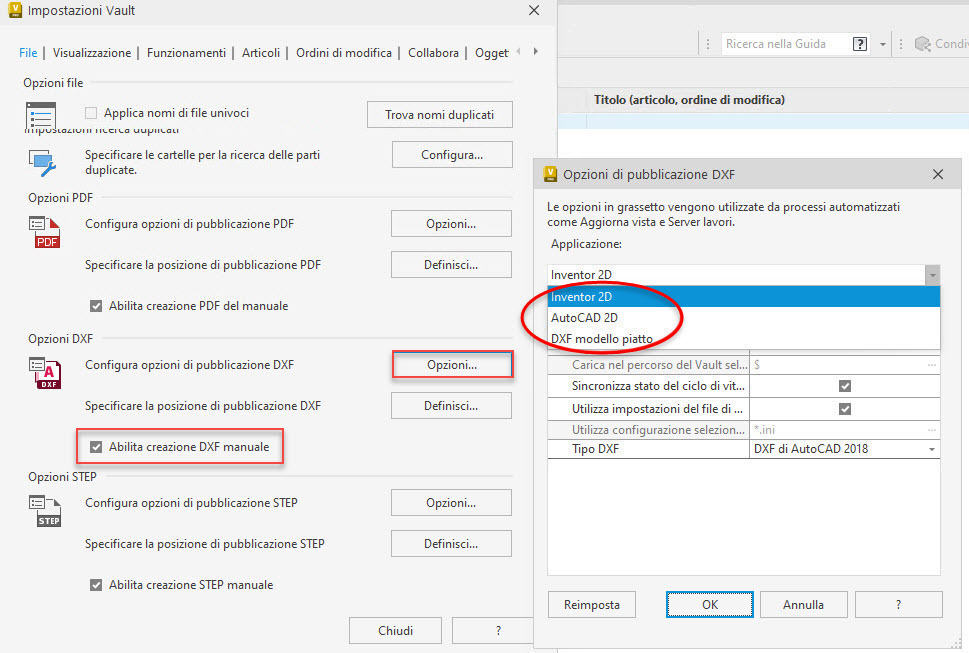

- In Opzioni DXF, fare clic sul pulsante Opzioni per aprire la finestra di dialogo Opzioni di pubblicazione DXF e configurare le impostazioni di pubblicazione DXF.
- Scegliere un'applicazione e selezionare le impostazioni desiderate.
Selezionare la casella Abilita creazione DXF manuale per creare un file DXF senza dover modificare lo stato del ciclo di vita di un file di disegno. Il comando Crea PDF è disponibile nella barra degli strumenti, nel menu contestuale e nel menu Azioni.
In queste tabelle vengono descritte le impostazioni della finestra di dialogo Opzioni di pubblicazione DXF per la pubblicazione AutoCAD e Inventor.
| Opzioni di pubblicazione DXF di AutoCAD | |
| Aggiungi come allegato | Visualizza il file DXF pubblicato come un allegato al file. |
| Carica in Percorso del file di origine | Memorizza automaticamente il file DXF pubblicato per la posizione del file selezionata. |
| Carica nel percorso del Vault selezionato | Definisce una posizione specifica (mediante il pulsante Sfoglia) per memorizzare il file DXF pubblicato. |
| Sincronizza stato del ciclo di vita e revisione come origine | Consente di stabilire lo stesso stato del ciclo di vita e valore di revisione per il DXF pubblicato e per il relativo file di origine. |
| Utilizza impostazioni del file di disegno AutoCAD | Opzione per utilizzare le impostazioni del file di disegno AutoCAD. |
| Tipo DXF | Selezionare il tipo DXF di default. |
| Opzioni di pubblicazione DXF di Inventor/Opzioni DXF modello piatto | |
| Aggiungi come allegato | Visualizza il file DXF pubblicato come un allegato al file. |
| Carica in Percorso del file di origine | Memorizza automaticamente il file DXF pubblicato per la posizione del file selezionata. |
| Carica nel percorso del Vault selezionato | Definisce una posizione specifica (mediante il pulsante Sfoglia) per memorizzare il file DXF pubblicato. |
| Sincronizza stato del ciclo di vita e revisione come origine | Consente di stabilire lo stesso stato del ciclo di vita e valore di revisione per il DXF pubblicato e per il relativo file di origine. |
| Utilizza impostazioni del file di disegno Inventor | Opzione per utilizzare le impostazioni del file di disegno Inventor. |
| *Utilizza configurazione selezionata per la personalizzazione | Selezionare il file di configurazione personalizzato per la pubblicazione DXF.
**Nota: Se si utilizza Pack and Go per l'esportazione DXF, Vault carica un file zip anziché il file DXF. |
| Tipo DXF | Selezionare il tipo DXF di default. |
** Nel file di configurazione, selezionare l'opzione di selezione dell'esportazione.
- Se "USE TRANSMITTAL = Yes", Vault esporta e carica un file zip.
- Se "USE TRANSMITTAL = No", Vault esporta e carica il file DXF.
