断面

断面は、ジオメトリ オブジェクトを通じて断面スライスに基づいたシェイプを生成する、特殊なタイプのスプラインです。

[断面シェイプ](Section)オブジェクトは等分された長方形として表示されます。単に断面シェイプを移動または回転させ、1 つまたは複数のメッシュ オブジェクトを通じてスライスします。次に[シェイプを作成](Create Shape)ボタンをクリックして、2D 交差に基づいたシェイプを生成します。

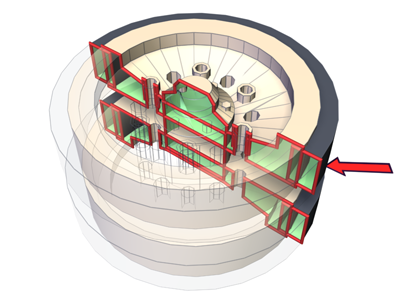

赤い線は構造に基づいた断面シェイプを示しています。

手順

断面シェイプを作成し、使用するには:

  1. メッシュ、ポリゴン、パッチ、または NURBS ベースの 1 つまたは複数のジオメトリ オブジェクトを含むシーンを作成または開きます。
  2. [作成](Create)パネルで、([シェイプ](Shapes))をクリックします。
  3. [オブジェクト タイプ](Object Type)ロールアウトで、[断面シェイプ](Section)をクリックします。
  4. 面を置くビューポートの中で長方形をドラッグしますたとえば、断面シェイプ オブジェクトを XY ホーム グリッドと平行に配置する場合は、トップ ビューポート内にスプラインを作成します。

    断面シェイプ オブジェクトは、交差ラインがその中央を示している状態で単一の長方形として表示されます。既定値設定では、長方形は表示目的のみです。断面シェイプ オブジェクトの効果がその平面に沿ってシーンの全範囲に拡張するからです。

  5. 断面シェイプを移動、回転させ、その平面がシーン内のメッシュ オブジェクトに交差するようにします。

    断面がオブジェクトと交差する場所に黄色のラインが表示されます。

  6. コマンド パネルの[断面シェイプ パラメータ](Section Parameters)ロールアウトで、[シェイプを作成](Create Shape)をクリックし、表示されたダイアログ ボックスに名前を入力して、[OK]をクリックします。

    編集可能スプラインは、表示された断面に基づいて作成されます。

インタフェース

[断面シェイプ パラメータ](Section Parameters)ロールアウト

シェイプを作成

現在表示されている交差ラインに基づいたシェイプを作成します。新規のオブジェクトに名前を付けるダイアログ ボックスが表示されます。結果として生じるシェイプは、カーブセグメントおよびコーナーの頂点からなる編集可能スプラインで、シーン内のすべての交差メッシュに基づいています。

[更新](Update)領域

交差ラインの更新を指定するオプションを提供します。

  • [断面シェイプの移動時](When Section Moves)(既定値) 断面シェイプを移動、またはサイズ変更するときに交差ラインを更新します。
  • 断面シェイプの選択時断面シェイプの選択時に交差ラインが更新されますが、移動中には更新されません。 [断面シェイプの更新](Update Section)ボタンをクリックして、交差を更新してください。
  • 手動[断面シェイプの更新](Update Section)ボタンをクリックしたときにのみ交差ラインが更新されます。
断面シェイプの更新

[断面シェイプの選択時](When Section Selected)か[手動](Manually)オプションを使用している場合、現在の断面シェイプ オブジェクトの配置に一致するように交差が更新されます。

注: [断面シェイプの選択時](When Section Selected)または[手動](Manually)を使用しているとき、生成された断面を交差ジオメトリの位置からオフセットできます。断面シェイプ オブジェクトを移動すると、黄色の断面ラインが一緒に移動して、ジオメトリが後に残ります。[シェイプを作成](Create Shape)をクリックすると、新規のシェイプがオフセット位置内の表示された断面ラインに表示されます。
[断面シェイプ範囲](Section Extents)領域

これらのオプションの 1 つを選択して、断面シェイプ オブジェクトで生成された断面の範囲を指定します。

  • 無限(既定値) 断面シェイプ平面はあらゆる方向に無限であり、その平面内のメッシュ ジオメトリで断面が生じます。
  • 断面シェイプ境界断面シェイプの境界内または境界で接触されるオブジェクト内でしか断面は生成されません。
  • オフ断面の表示や生成は行われません。 [シェイプを作成](Create Shape)ボタンが無効になります。
カラー見本

これをクリックして、交差の表示カラーを設定します。

[断面シェイプ サイズ](Section Size)ロールアウト

このロールアウトの編集ボックスで、表示された断面シェイプ長方形の長さと幅を調整します。

[長さ](Length)、[幅](Width)

表示された断面シェイプ長方形の長さと幅を調整します。

注: 断面シェイプ グリッドを編集可能なスプラインに変換する場合、現在の断面に基づいたシェイプに変換されます。
