Markup Lister

Markup Lister を開くと、プロジェクト内でマークアップを作成、管理、および書き出すことができます。マークアップを使用すると、カメラビューで直接描画できるため、設計プロジェクトのフィードバックを簡単に共有できます。

既定では、作成されるマークアップのサイズは、ウィンドウの幅と高さに基づいて決まります。これは、Markup の General Preferences で変更できます。

Markup を選択すると、自動的にマークアップが表示され、図面でアクティブになります。Markup のサムネイルにカーソルを合わせると、不透明度スライダを使用したり、表示を切り替えることができます。

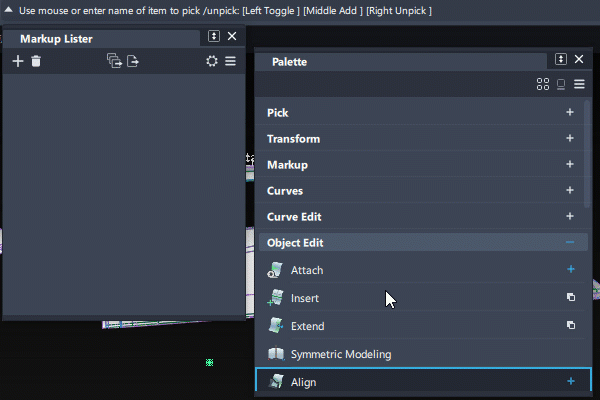

Markup Lister のアイコンバー

- Add Markup: 現在のビューに基づいて新しいマークアップを作成します。

- Delete Markup: 選択したマークアップを削除します。

- Export All Markups/ Export Selected Markups: すべてのマークアップまたは現在選択しているマークアップのいずれかを書き出します。書き出しオプションは、Export Markup Options でカスタマイズできます。

- Settings: 次の Settings メニューにアクセスします。

Preview Size: マークアップのサムネイルのプレビューサイズを調整します。

- More メニュー: 次の More メニューにアクセスします。

Add: イメージを読み込んで新しいキャンバスを追加します。
Export: すべてのマークアップを .jpg イメージとして書き出します。アイコンをクリックして、Export Canvas Options にアクセスします(コンテキストメニューでも使用可能)。
Delete: 選択したマークアップを削除します(コンテキストメニューでも使用可能)。

Markup Lister のコンテキストメニュー

Look At

選択したマークアップをビューの中心に自動的に配置します。

Visible

選択したキャンバスを新しいイメージファイルに置き換えることができます。

Import

イメージファイルをキャンバスとして読み込み、プレーンとして配置および変換することができます。これは、シーン内に存在する必要があるリファレンスイメージを設定する場合に便利です。

Export Markup のオプション

マークアップをイメージとして書き出して、他のユーザと共有します。Markup のオプションを使用して、マークアップの書き出し方法を定義できます。

Export Markups

すべてのマークアップを書き出すか、リスト内で選択したマークアップのみを書き出すかを選択できます。

Include Scene

オンにすると、マークアップ自体に加えて、ビューポート内の内容が書き出し時に表示されます。

Image File Type

以下のイメージフォーマットを使用できます。

.jpeg
アルファチャンネル付き .png
.png
アルファチャンネル付き .tiff
.tiff
.bmp

Quality Level

このオプションは、File type が jpeg の場合にのみ表示されます。メニュー(Maximum、High、Medium、Low)、またはスライダ(1 ～ 100 の範囲)を使用して、jpeg イメージの質を調整します。質を高くすると、ファイルサイズが大きくなります。

Specify Image Size

チェックすると、2 つのスライダを使用して出力イメージの寸法を設定(ピクセル単位)することができます。

Maintain Aspect Ratio

このオプションがチェックされている場合、現在のウィンドウのアスペクト比と対応するアスペクト比となるように、Vertical Size の値が最初に調節されます。水平または垂直サイズを変更するとスライダが自動調整され、イメージのアスペクト比が保存されます。このオプションは、Specify Image Size がオンの場合のみに表示されます。

Horizontal / Vertical Size

出力イメージのサイズ(ピクセル単位)。これらのオプションは、Specify Image Size がオンの場合のみに表示されます。

マークアップのワークフロー

マークアップブラシを使用する

Tool Palette の Markup セクションでブラシを選択します。
現在のビューの上部を初めてクリックしたときに、そのビューに基づいてマークアップが作成されます。これで、自由に描画できるようになります。
現在のマークアップを終了して、そのマークアップの描画を終了するには、ビューを回転します。

Markup Lister を使用する

Canvas > Markup Lister で Markup Lister を開きます。
[+]アイコンをクリックします。クリックすると、現在のビューに基づいてマークアップが作成されます。これで、自由に描画できるようになります。
現在のマークアップを終了して、そのマークアップの描画を終了するには、ビューを回転します。

ヒント: ズームや画面移動を行っても、アクティブなマークアップ内にとどまるため、詳細な作業を行うことができます。アクティブなマークアップを終了するには、回転する必要があります。

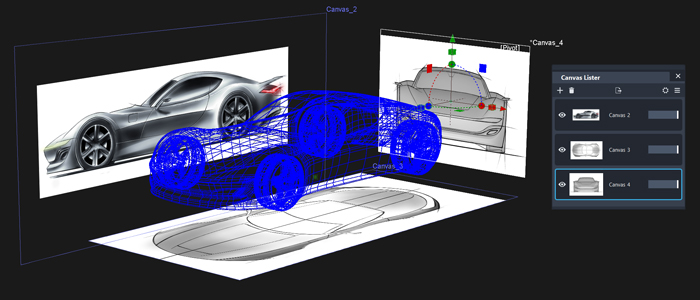

キャンバスとしてのイメージ

イメージをキャンバスとして読み込むことにより、イメージをプレーンとして配置し、変換することができます。これは、シーン内に存在する必要があるリファレンスイメージを設定する場合に便利です。

ファイルメニューから読み込む

File > Import > Canvas を選択します。
ファイルブラウザでイメージを選択します。
イメージはカメラに向かって配置され、変換できるようになります。

Canvas Lister を使用して読み込む

Canvas > Canvas Lister で Canvas Lister を開きます。
「+」アイコンをクリックしてファイルブラウザを開き、イメージを選択します。
イメージはカメラに向かって配置され、変換できるようになります。
