Reference Manager

Import File: WIRE ファイルまたはサポートされている他のジオメトリ ファイル タイプから Alias に、ジオメトリをリファレンスとしてロードします。Alias は読み込み処理中に、以前にソース ジオメトリ ファイル内から生成された既存のリファレンス ファイル(WREF)を特定します。リファレンス ファイルが既に存在する場合、Alias は既存のリファレンス ファイルをビューポートにロードします(More メニューでも使用可能)。

Delete: 選択したリファレンスまたは Alternatives を削除します。

Update All: Reference Manager にリストされているすべての期限切れリファレンスを更新します。リスト内のリファレンスの横にアイコンが表示され、リファレンスが期限切れになっていて、更新する必要があることを示します。(More メニューでも使用可能)。

Search: キーワードを使用して、エディタにリストされたリファレンス ファイルに含まれるレイヤ フォルダ、レイヤ、またはオブジェクトを検索します。

Filter: 指定したタイプで参照オブジェクトを表示できます。たとえば、Surfaces を選択すると、リファレンス ファイルに含まれるサーフェスのみが表示されます。

Setting: Setting メニューを表示します。

• Hierarchy、Alphabetical: 階層またはアルファベット順でリファレンスの表示を切り替えます。
• Reference、Alternatives: Reference ペインと Alternative ペインの表示のオンとオフを切り替えます。

More: Reference Manager の More メニューを表示します。

Re-Import Selected Files

Translation Options に加えられた変更を使用して、選択したリファレンス ファイルを再変換します。たとえば、Surface Tolerance を調整した場合や、非 WIRE ファイル フォーマットの読み込みオプションを変更した場合は、Re-Import を使用します(「Translation のオプション」を参照)。ソース ファイルが変更された場合は、Update All を使用します。

Removed Selected

選択したリファレンスまたは Alternatives を削除します。

Promote

• Geometry: リファレンス データの選択した部分をコピーして実際のジオメトリに変換しますビュー ウィンドウで個々のコンポーネントを選択するには、Pick > Pick Reference の順に選択します。

  を選択して Promote Geometry Options ウィンドウを開き、リファレンス ジオメトリのプロモート方法を選択します。次のオプションから選択します。

  • Promote Layer Structure: リファレンス オブジェクトからジオメトリを作成し、リファレンス ファイルの既存のレイヤ、レイヤ フォルダ、およびグループ ノードを含むレイヤ階層を保持します。このオプションは、既定ではオンに設定されています。

    この方法は、ネストされたリファレンス階層のジオメトリをプロモートするときに、最上位レベルのノードから子ノードまでを含む構造全体のすべてのジオメトリを生成するために使用します。

  • Promote to Create Layer: プロモートされたすべてのリファレンス オブジェクトを含む、単一の最上位グループ ノードで構成されるフラットな階層として、ジオメトリを作成します。このオプションを使用した場合、レイヤまたはレイヤ フォルダが作成または保持されることはありません。

  • Promote Group: リファレンス内のグループ ノード階層を保持します。このオプションを使用すると、ジオメトリを含むすべてのグループ ノードが生成されます。Promote Groups は、Promote to Create Layer がオンの場合にのみ使用できます。

    グループのルート ノードを選択するには、Pick Level を Object に設定した状態で Pick > Pick Reference の順に選択します。

    詳細については、「リファレンス データをプロモートする」を参照してください。

• Subdiv: 選択したリファレンス サブディビジョン オブジェクトをコピーして、実際のサブディビジョン ジオメトリに変換します。ビュー ウィンドウで個々のコンポーネントを選択するには、Pick > Pick Reference の順に選択します。

  プロモートされたサブディビジョン ジオメトリには、オブジェクトの面、コントロール ケージ、および折り目情報が含まれます。選択範囲内のすべてのサブディビジョン オブジェクトがジオメトリにプロモートされます。たとえば、ファイルを選択すると、参照されるすべてのサブディビジョン オブジェクトがプロモートされ、レイヤまたはグループを選択すると、レイヤまたはグループ内のオブジェクトがプロモートされます。

  次の点に注意してください。

  • 単一の制限サーフェスを選択すると、制御ケージとその他のすべての関連付けられた制限サーフェスがプロモートされます。

  • 参照されるサブディビジョン オブジェクトに適用されるハイブリッド モデリング操作は、プロモートされたジオメトリ内に保持されません。

    「リファレンス データをプロモートする」を参照してください。

• Shader: リファレンス オブジェクトのシェーダを直接変更したり再利用することはできません。Promote Shader はシェーダのコピーを作成するため、これを修正することができます。シェーダをプロモートすると、シェーダのコピーが選択したリファレンス オブジェクトに自動的に適用されます。また、Multi-lister にも追加され、パラメータを変更したり、他のオブジェクトに適用したりできます。

Reset

• Reset Shader: ソース ジオメトリのシェーダをリファレンス オブジェクトに復元します。

• Reset Layer Color: リファレンス レイヤに設定された新しいレイヤ カラーを、ソース ファイルの元のレイヤ カラーに置き換えます。

  注: Reset Layer Color を選択する前に、リセットするレイヤまたはレイヤ フォルダを選択してください。選択しなかった場合、このオプションは無効になります。

Re-Tessellate Objects

Re-Tessellate Reference Options ウィンドウの新しいテッセレーション設定に従って、選択したオブジェクトを再度テッセレーションします(「Translate reference のオプション」を参照)。

Cancel All Translations

現在のすべての変換操作をキャンセルします。

New Alternatives

(Reference Manager ウィンドウの右側で)新しい Alternative を作成します。リファレンス ファイルは、選択すると、Alternative の一部になります。

Duplicate Alternative

選択した Alternative のコピーを作成します。このコピーは選択した Alternative の下に置かれ、Copy of <alternative name> と呼ばれます。

Translation Options

Reference Translation Options ウィンドウが開き、WIRE ファイルおよびサポート対象の非 WIRE ファイルを WREF ファイルに変換するオプションの設定が可能になります。これらの設定は、Reference Manager の File メニューで Import、Re-Import、Batch Translate を選択した場合や、Alias メニューで File > Import > As Reference を選択した場合に使用されます。

WREF Options

• Surface Tolerance: サーフェスを三角形に分割する精度をコントロールします。
• Curve Tolerance: 移動後のカーブの描画精度をコントロールする Chordal 許容値です。値が大きいほど、リファレンス カーブは滑らかになります。
• Surface Tesselator: Fast または Accurate テッセレーションを選択します。Fast テッセレーションでは、部分的な詳細が無視される場合があります。

Set Reference Directories

Set Reference Directory ウィンドウを開きます。このウィンドウで、リファレンス ファイル(WREF)を保存するためのディレクトリを指定することができます。ファイルをリファレンスとして読み込むか、ファイルをリファレンスに変換すると、Alias は設定されたリファレンス ディレクトリ内を検索して、リファレンスの既存のインスタンスを特定します。

Add または Remove Selected を使用して、リファレンス ディレクトリを管理します。現在設定されているディレクトリの左側にアイコンが表示され、リファレンス ファイルを保存できます。既定では、新しく作成されたすべてのリファレンスが出力ディレクトリに保存されます。リストされたリファレンス ディレクトリを出力ディレクトリとして設定するには、右側にあるチェックボックスをクリックします。

詳細については、「リファレンス データのファイルの場所を設定する」を参照してください。

Batch Translator

Translate Reference Options ウィンドウのテッセレーション設定に従って、1 つまたは複数のジオメトリ ファイルをリファレンス WREF ファイルに変換します(「Translate Reference Options」を参照)。

Alias に読み込むことのできるファイル フォーマットであればすべて、リファレンス ファイルに変換できます。

Use reference directory チェックボックスをオンにして、リファレンス ファイルを現在設定されている作業用リファレンス ディレクトリに保存するか、目的のディレクトリを参照します。

Pack

転送を簡単にするために、すべてのデータを同じフォルダに格納します。Wire ファイルと Wire ファイルが指すすべてのリファレンス ファイルも含まれます。

Visible

選択したリファレンスの表示のオン/オフを切り替えます。

Isolate

選択したリファレンスのみを表示します。その他のすべてのリファレンスの表示をオフにします。他のリファレンスの表示を有効にするには、レイヤの表示をオンに切り替えるか、右クリックして Visible を選択します。

Revert Transform

Alternative に適用されたすべての変形(移動、スケーリングなど)を元に戻し、元の状態に戻します。

Show All Layers

リファレンス ファイルの下のすべてのレイヤを表示します。

Update

選択したリファレンスを更新します。リスト内のリファレンスの横にアイコンが表示され、リファレンスが期限切れになっていて、更新する必要があることを示します。

Cancel Update

進行中の更新をキャンセルします。

Open Source Location

リファレンスのソース データ ファイル(.wire ファイルなど)を含むフォルダを開きます。

Open Reference Location

ファイルを含むリファレンス フォルダを開きます。

Open Source File

ソースの .wire ファイルを新しいステージで開きます。Alias はまず .wire ファイルがステージ内で既に開かれているかどうかを確認します。既に開かれている場合は、ファイルを再度開かないで、そのステージに切り替えます。

Reference Translation Options ウィンドウが開き、WIRE ファイルおよびサポート対象の非 WIRE ファイルを WREF ファイルに変換するオプションの設定が可能になります。これらの設定は、Reference Manager の File メニューで Import、Re-Import、Batch Translate を選択した場合や、Alias メニューで File > Import > As Reference を選択した場合に使用されます。

WREF Options

• Surface Tolerance: サーフェスを三角形に分割する精度をコントロールします。
• Curve Tolerance: 移動後のカーブの描画精度をコントロールする Chordal 許容値です。値が大きいほど、リファレンス カーブは滑らかになります。
• Surface Tesselator: Fast または Accurate テッセレーションを選択します。Fast テッセレーションでは、部分的な詳細が無視される場合があります。

Import Options

非 WIRE ファイル フォーマットで使用できる変換設定は、File Import Options ウィンドウのオプションと同じです(File > Import > )。Convert Annotations など、リファレンスで使用されない設定は削除されました。

WIRE 以外のファイル フォーマットのファイル読み込みオプションの詳細については、「File > Import File」を参照してください。

ビデオの内容

• 00:00 — リファレンス ファイルを読み込む
• 01:23 — リファレンス ディレクトリについて
• 02:05 — リファレンス ファイルとソースファイルを見つける
• 02:18 — Reference Manager の表示オプション
• 03:09 — Alternative について
• 03:36 — Reference Manager の通知について
• 04:45 — バッチ変換

Alias で設計モデルの軽量バージョンをリファレンス データとして使用できます。Alias では、リファレンス データは WREF ファイルに保存されます。このファイルには、完全に詳細なエンジニアリング バージョンの設計モデルよりも少ないデータが含まれています。WREF ファイルは、ジオメトリに含まれる Alias WIRE ファイルや、CATIA ファイルおよび OBJ ファイルなど、他のサポートされているジオメトリ形式から作成できます。

プロジェクトでリファレンス データを使用すると、次の利点があります。

• ソフトウェアでのインタラクションを維持しながら大規模なデータセットを操作できます。
• 大規模なデータ セットを操作するときのファイルのロード時間を短縮します。
• デザイン見直し用の代替シェーディングおよび比較機能を使用できます。
• 設計プロジェクトでのコラボレーション ワークフローをサポートします。

リファレンス ファイルはソース ジオメトリのように完全には編集できません。ただし、ソース ジオメトリからシェーディング情報を継承します。リファレンス ファイルには、次のツールと機能も使用できます。

• ダイアグノスティック シェーディング
• ハードウェア シェード
• 透明度
• ビジュアル断面
• 参照データと実際のジオメトリ データ間の測定ロケータ

Alias の .wire ファイルに含まれるソース ジオメトリや、.catia ファイルなどのサポートされている他のジオメトリ形式からリファレンス データを作成できます。リファレンス データを作成するには、ソース ファイルを Reference Manager に読み込みます。読み込まれたファイルは .wref リファレンス ファイルに自動的に変換されます。

リファレンス データを使用する場合は、次の操作を行う必要があります。

• リファレンス データのファイルの場所を設定する
• ジオメトリを WREF ファイルに変換する変換オプションを設定する
• リファレンス ファイルとしてジオメトリを読み込む

また、次のことも可能です。

• ジオメトリをリファレンス ファイルに一括変換する
• 変換された WREF ファイルを読み込む
• リファレンス データの外観を変更する

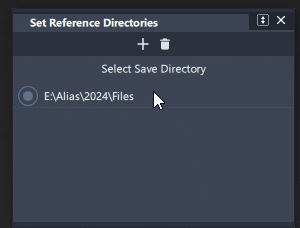

リファレンス データのファイルの場所を設定する

ソース ジオメトリをファイル リファレンスとして読み込む前に、1 つまたは複数のファイルの場所をリファレンス ディレクトリとして指定することをお勧めします。リファレンス データに変換されたすべてのソース ジオメトリは、指定したリファレンス ディレクトリに保存されます。ファイルをリファレンスとして読み込むと、Alias はリファレンス ディレクトリを検索してリファレンスの既存の最新インスタンスを特定し、シーンにロードします。リファレンスが存在しない場合、ソース ファイルから新しい .wref ファイルが作成され、リファレンス ディレクトリに保存されます。

リファレンス データのディレクトリを指定すると、データを一元化して簡単に管理、共有および更新できるようになります。

1. Reference Manager の More メニューで、Set Reference Directory を選択します。

2. Set Reference Directory ウィンドウで、Add Directory アイコン()をクリックし、リファレンス ディレクトリとして使用するディレクトリに移動します。



3. 複数のディレクトリを追加する場合は、ディレクトリの左をクリックして、WREF 保存ディレクトリとして設定します。

   新しく読み込まれたすべてのリファレンスがこの場所に保存されます。

ジオメトリを WREF ファイルに変換する変換オプションを設定する

このセクションに記載されているリファレンス変換の設定は、Reference Manager で Import File、Re-Import Selected Files、Batch Translate を選択した場合や、Alias メニューで File > Import > As Reference を選択した場合に使用されます。

リファレンスの読み込みに使用する変換オプションは、.wref ファイルに保存されます。つまり、ソース ファイルを変更した後にリファレンスを更新すると、同じオプションが再変換に使用されます。特定のファイルの設定を変更する必要がある場合は、[ファイルを再読み込み]オプションを使用して行うことができます。

1. Reference Manager の More メニューから、Translation Options を選択します。Reference Translation Options ウィンドウが開きます。



2. WREF Options で、ソース ファイルを .wref ファイルに変換するための値を設定します。

3. .catia などのサポート対象の非ネイティブ ファイルを読み込む場合は、Reference Translation Options ウィンドウの読み込みオプションを使用します。

   最初の変換後に設定を変更し、File > Re-Import を使用してから、変更した設定を使ってファイルを再変換することができます。

   ヒント: 新しいセッションでも同じ Reference Translation Options を自動的に使用するには、Alias を終了する前に基本設定(Preferences > User Preferences > Save Preferences)を保存します。

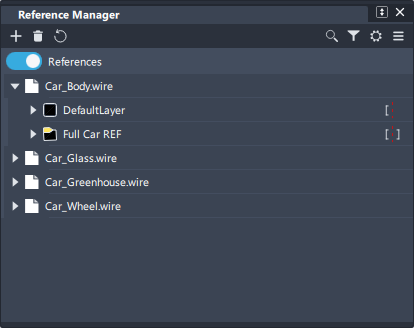

リファレンス ファイルとしてジオメトリを読み込む

ジオメトリをリファレンスとして読み込むと、Alias は Reference Translation Options ウィンドウの設定を使用して、ジオメトリを .wref ファイルに変換します。

1. ジオメトリをリファレンスとして読み込むには、次のいずれかを実行します。

   • Reference Manager で、 アイコンをクリックするか、More メニューから Import Files を選択します。
   • Alias メニューで File > Import > As Reference を選択します。

2. 読み込むジオメトリ ファイルを選択します。

選択したファイルは .wref ファイルに変換され、指定された出力リファレンス ディレクトリに保存されます。リファレンス ジオメトリがビューポートに表示され、Reference Manger にリファレンス ファイルが表示されます。

既定では、Object Lister でソース ファイルに割り当てられているレイヤのカラーが、リファレンス ファイルの Reference Manager に表示されます。これには、レイヤ フォルダのカラーと、ビューポートでリファレンス オブジェクトを表示するために使用されるワイヤフレーム描画のカラーが含まれます。Reference Manager では、新しいレイヤのカラーをリファレンスに割り当てることができます。この操作を行うと、新しいレイヤの色が元のレイヤの色に重なって表示されます。新しいカラー オーバーレイを削除して元のレイヤ カラーに戻すには、レイヤを選択し、Reference Manager のメニューから Edit > Reset Layer Color を選択します。

ヒント: を押しながら上下にドラッグすると、Reference Manager で最上位リファレンス ノードの順序を変更できます。

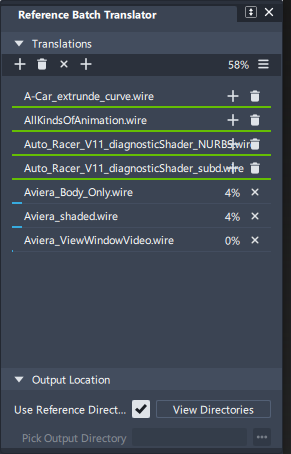

ジオメトリをリファレンス ファイルに一括変換する

複数のジオメトリ ファイルをリファレンスに変換して、リファレンス ディレクトリに保存できます。

1. More メニューで、Batch Translator を選択します。

2. Reference Batch Translator ウィンドウでは、Use reference directory が既定で選択されています。これは、リファレンス ファイルが指定した出力ディレクトリに保存されることを示します。リファレンス ファイルを別の場所に保存する場合は、チェックボックスをオフにし、Browse をクリックして新しい出力ディレクトリを指定します。

3. 変換オプションを設定してから、Go をクリックします。

4. ブラウザでジオメトリ ファイルを選択して Open をクリックします。

   選択したファイルが Reference Manager の下部のパネルに表示され、進行状況バーに変換のステータスが表示されます。



   注: 変換プロセスをキャンセルするには、Reference Manager メニューから File > Cancel All を選択します。

変換された WREF ファイルを読み込む

ジオメトリを .wref ファイルに変換したら、Reference Manager からビューポートに読み込むことができます。

Reference Batch Translator ウィンドウからファイルを読み込むには、次のいずれかを実行します。

• 読み込みアイコンをクリックします()。
• ファイルを右クリックして、Import を選択します。

リファレンス データの外観を変更する

• 表示/非表示を切り替えるには、データの左側にある小さな四角をクリックします。リファレンス ファイルまたは Alternative を右クリックし、コンテキスト メニューから Visible を選択することもできます。

  注: モデル ワイヤフレームの描画をオフにした後(WindowDisplay > Show > Model)でも、リファレンス ジオメトリはビューポートに表示されたままになります。

• 現在のリファレンス データを表示して、その他の兄弟をすべて非表示にするには、データの左側にある小さな四角を[Alt]キーを押しながらクリックします。

• すべてのリファレンス データの表示/非表示を切り替えるには、データの左側にある小さな四角を[Shift]キーを押しながらクリックします。

• カラーを変更するには、ファイル名の左側にある小さな四角を右クリックし、Lister からカラーを選択します。新しいカラー オーバーレイを削除して元のレイヤ カラーに戻すには、レイヤを選択し、Reference Manager のメニューから Edit > Reset Layer Color を選択します。

• リファレンス オブジェクトの透明度を変更するには、コントロール パネルの Reference Surface、Reference Curves、または Reference Mesh Transparency のスライダを使用します。

読み込まれたリファレンス ファイルを変換する

1. Reference Manager で、変換するリファレンス ファイルを選択します。

   リファレンス ファイル セットを変換するには、Reference Files を選択します。

2. Transform ツールを使用してリファレンス ファイルを移動、回転、およびスケールするか、Information Window の Transform Info フィールドを更新します。

   リファレンス ファイルの変換は、リファレンス ファイルセットに対して相対的に行われます。

   変換は Wire ファイルと一緒に保存されます。

読み込まれたリファレンス ファイルのピボットを設定する

1. Reference Manager でリファレンス ファイルを選択します。

   リファレンス ファイル セットのピボットを設定するには、Reference Files を選択します。

2. Transform ツール パレットの Set Pivot ツールを使用して、ピボットを配置します。

リファレンス データをまとめる

保存した Wire ファイルには参照データ自体ではなく、参照データへのポインタだけが含まれています。Pack 機能を使用すると、転送を簡単にするために、すべてのデータを 1 か所に集めることができます。

1. Reference Manager の More メニューから Pack を選択します。
2. Pack ウィンドウで情報を格納する場所を参照し、Object name フィールドに新しいまとめ用フォルダの名前を入力します。
3. Select をクリックします。
4. 指定したフォルダに Wire ファイルとすべての参照ファイルが保存されます。これで、転送を簡単にするために、すべてのデータが 1 か所に集まりました。

概要 - リファレンス アセンブリとリファレンス階層

他のリファレンスを含むリファレンスを読み込むと、最上位リファレンスと子孫のリファレンスで構成されるリファレンス データの階層を作成できます。階層リファレンスは、リファレンス アセンブリともいいます。階層リファレンスを操作する場合は、次の点に注意してください。

• 子リファレンスを持つリファレンスを読み込んだ場合、階層にはオリジナルのリファレンスのみが含まれます。子リファレンスの Alternatives は追加されません。
• リファレンス ファイルを更新すると、子リファレンスを含む階層内のすべてのリファレンスが更新されます。子リファレンスに適用されたすべての変換は上書きされます。
• 削除できるのは、最上位のリファレンスのみです。親リファレンス ファイルから子リファレンスを削除することはできません。
• 循環参照を含むファイルを読み込むことはできません。リファレンス ファイルが階層内の下位の子リファレンスによって参照されている場合は、循環参照が発生します。Reference Manager はアイコン を使用して循環参照にフラグを設定し、このファイルは読み込みません。ファイルを読み込むには、まず循環参照を削除する必要があります。
• 複数レベルのリファレンスから作成された Alternatives には、階層内のすべてのリファレンスが含まれます。

リファレンス ファイルに子リファレンスを追加する

リファレンスとしてシーンに既に読み込まれているファイルにリファレンスを追加できます。こうすると、最上位のリファレンスと子孫のリファレンスで構成されるリファレンス データの階層を作成できます。階層リファレンスは、リファレンス アセンブリともいいます。

まだリファレンスを読み込んでいない場合は、Reference Manager (「リファレンス データの扱い方」を参照)を使用して読み込んでから、次の手順に従って子リファレンスを追加します。

1. Reference Manager で、子リファレンスを追加するリファレンスを選択します。

2. 右クリックして、コンテキスト メニューから Open Source File を選択します。

   リファレンスのソースである .wire ファイルが新しいステージで開きます。

3. 新しいステージで、階層に追加するリファレンスを読み込みます。

4. シーンを保存します。

5. 前のステージに戻ります。

6. Reference Manager で、子リファレンスを追加した親リファレンスを更新します( をクリック)。

   新しい子リファレンスを使用してリファレンス階層が更新されました。

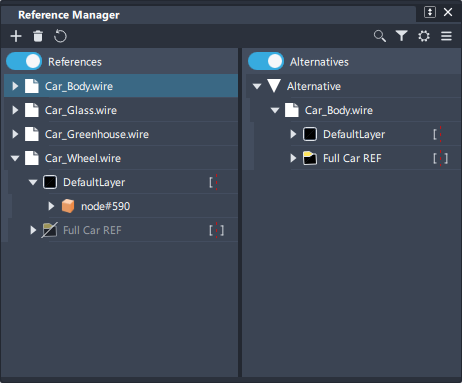

Alternative を作成する

1. Reference Manager ウィンドウで 1 つまたは複数のファイルを選択します( または キーを使用して、選択に追加できます。)
2. 次のいずれかを実行します。

• Edit > New Alternative を選択します。

• 選択したファイルをマウスの中ボタンでクリック&ドラッグし、Reference Manager ウィンドウの右側まで移動して、何もないところにドロップします。

  View > Both を選択して、ウィンドウの両側を表示する必要があることもあります。

  参照ファイルのコピーが作成され、Reference Manager ウィンドウの右側にある Alternatives グループの下に表示されますAlternative には、Alternative、Alternative #1、Alternative #2 などのラベルが付いています。選択されている参照ファイルがない場合、Alternative は空白になります。

  新しい Alternative は、ビュー ウィンドウで選択されています。ファイル レイヤのファイルは一部を変形、シェーディング、表示または非表示にすることができます。これにより、たとえば、3 つの Alternative を作成し、各自で異なるレイヤを表示または非表示にして、参照ファイルの別々のレイヤにあるバージョンの異なるパーツを表示することができます。

Alternative の名前を変更する

1. Alternative の名前をダブルクリックします。
2. 新しい名前を入力して、 キーを押します。

Alternative にリファレンス ファイルを追加する

1. ウィンドウの左側に表示された参照ファイルをマウスの中ボタンでクリックし、右側の Alternative ラベルまでドラッグします。

   Alternative ラベルの周りに赤いアウトラインが表示されます。

2. マウスのボタンを放して、ファイルをドロップします。

   Alternative に参照ファイルが追加されます。

Alternative からリファレンス ファイルを削除する

1. Alternative の下にあるファイルを右クリックします。

2. ドロップダウン メニューから Remove File from Alternative を選択します。

   Alternative から参照ファイルが削除されます。

Alternative 全体を削除する

1. Alternative を右クリックします。

2. ドロップダウン メニューから Remove File from Alternative を選択します。

   注: 一度に複数の Alternative を削除するには、Reference Manager で選択してからウィンドウのツールバーで Edit > Remove Alternative を選択します。

リファレンス カーブおよび NURBS サーフェスをジオメトリにプロモートする

1. 以下のいずれかを実行して、リファレンス データを選択します。

   • Pick ツール パレットで、Pick Reference > を選択し、適切な Pick Level オプションを選択してから、シーン内のリファレンス オブジェクトを選択します。
   • Reference Manager でリファレンス オブジェクトを選択するか、プロモートするオブジェクトを含むファイル、レイヤ、またはレイヤ フォルダを選択します。

2. Reference Manager の More メニューから、Promote > Geometry を選択します。

3. 次の Promote Geometry オプションから選択します。

   • Promote to Creation Layer
   • Promote to Creation Layer (Promote Groups をオンにする)
   • Promote Layer Structure

   下の表の情報を使用して、目的のプロモート結果を満たす適切な Promote Geometry レイヤ オプションを選択します。

   注: 選択内容に関係なく、選択した各項目のプロモーション結果を保持するグループ ノードが作成されます。

サブディビジョンのリファレンスをジオメトリにプロモートする

サブディビジョン ボディを含むリファレンスを実際のサブディビジョン ジオメトリにプロモートできます。プロモートされたサブディビジョン ジオメトリには、オブジェクトの面、コントロール ケージ、および折り目情報が含まれます。選択範囲内のすべてのサブディビジョン オブジェクトがジオメトリにプロモートされます。たとえば、ファイルを選択すると、参照されるすべてのサブディビジョン オブジェクトがプロモートされ、レイヤまたはグループを選択すると、レイヤまたはグループ内のオブジェクトがプロモートされます。次の点に注意してください。

• 単一の制限サーフェスを選択すると、制御ケージとその他のすべての関連付けられた制限サーフェスがプロモートされます。
• 参照されるサブディビジョン オブジェクトに適用されるハイブリッド モデリング操作は、プロモートされたジオメトリ内に保持されません。

1. 以下のいずれかを実行して、リファレンス データを選択します。

   • Pick ツール パレットで、Pick Reference > を選択し、適切な Pick Level オプションを選択してから、シーン内のサブディビジョン リファレンス オブジェクトを選択します。
   • Reference Manager でリファレンス オブジェクトを選択するか、プロモートするオブジェクトを含むファイル、レイヤ、またはレイヤ フォルダを選択します。

2. Reference Manager の More メニューから、Promote > Subdiv を選択します。

   リファレンス オブジェクトが、実際のジオメトリとしてObject Lister の作成レイヤにコピーされます。

リファレンス シェーダをプロモートする

参照先のオブジェクトに適用されたシェーダを変更し、他のオブジェクトで再利用できるようにする場合は、Promote Shader を使用します。詳細については、「Promote Shader」を参照してください。

1. Pick > Pick Reference を選択します。

2. 必要なシェーダを割り当てるリファレンス オブジェクトを選択します。

3. Edit > Promote Shader を選択します。

   注: 選択したリファレンス オブジェクトに既に別のシェーダが適用されている場合は、新しくプロモートされたシェーダを適用するかどうかを選択できます。プロモートされたシェーダをリファレンスに適用しないことを選択した場合は、プロモートされたシェーダが作成されます。

プロンプト ラインには、作成されたシェーダの数と、プロモートされたシェーダが割り当てられたリファレンス オブジェクトの数が表示されます。プロモートされたシェーダがリファレンス オブジェクトに適用され、Multi-lister に表示されます。これで、Multi-lister を使用してプロモートされたシェーダを変更し、他のオブジェクトに適用することができます。
