Deviation

1 つの場所で 2 つのカーブの間の正確な偏差を測定する

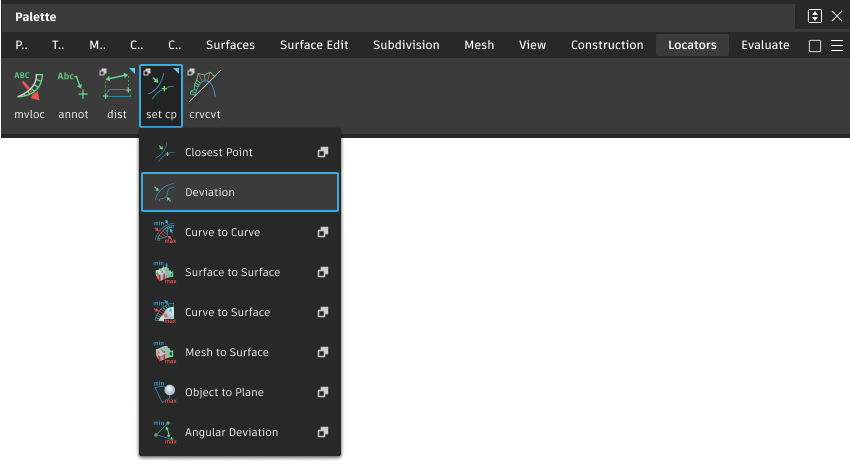

1. ツールを選択します。

2. 1 つ目のカーブで測定の起点となる点をクリックします。

   注: カーブ選択の順序によって、カーブ間の偏差の結果に違いが生じる場合があります。

3. 2 つ目のカーブをクリックします。

   1 つ目のカーブで選択した点と、2 つ目のカーブ上の最も近い点との距離を示す測定が表示されます。

   注: カーブには、自由曲線、サーフェス エッジ、トリム エッジ、アイソパラメトリック カーブ、カーブオンサーフェスを使用できます。

4. 次のいずれかを実行します。

   • 矢印の先端をドラッグし、最初のカーブに沿って測定を移動します。1 つ目のカーブ上の新しい点と、2 つ目のカーブ上の最も近い点との距離を示すように測定が更新されます。
   • ラベルをドラッグして移動します。
