Measure Radius

カーブやアークの半径を測定する

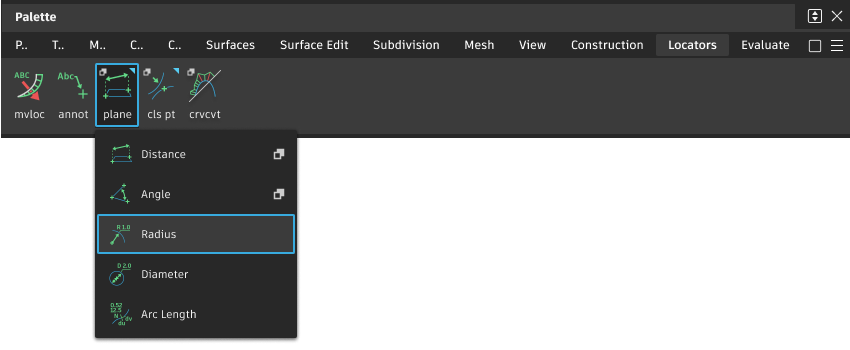

1. ツールを選択します。

2. 測定するカーブをクリックします。マウス ボタンを押しながら、測定を移動することができます。

   ロケータが表示され、そのポイントのカーブの半径が表示されます。マウス ボタンを離すと、測定値がカーブにアタッチされます。

   十字のポイントは曲率の中心(ロケータの位置にあるカーブと同じ半径を持つ円の中心)を示します。

3. 次のいずれかを実行します。

   • 矢印の先端をドラッグして、カーブに沿って測定を移動します。
   • テキストまたはリーダー ラインをドラッグして、リーダの長さを変更します。
   • キーを押したまま で測定の off をクリックし、曲率の中心とカーブの間でリーダーの表示を切り替えます。

ラベルの矢印をオフにする

• Locators > Move Locator ツールを使用してラベルを選択し、Information Window を開いて Show Arrow オプションをオフにします。

カーブに沿ってすべての半径値を表示します。

• カーブに沿った半径値の連続したコーム プロットを表示するには、Plot Value オプションを Radius に設定して Locators > Curve Curvature を使用します。

• カーブに沿った特定の位置の半径値を表示するには、[Shift]キーを押しながらカーブをクリックします。[Shift]キーを押しながら半径の吹き出しをクリックすると、吹き出しが削除されます。選択した Plot Value オプションに関係なく、この方法で半径を表示することができます。
