Measure Arc Length

カーブの絶対長や円弧長を表示する

1. カーブを選択します。
2. Information Window(Windows > Information > Information Window)を開いて、Curve Geometry Info セクションを開きます。

カーブ上のポイントまでの円弧長を測定する

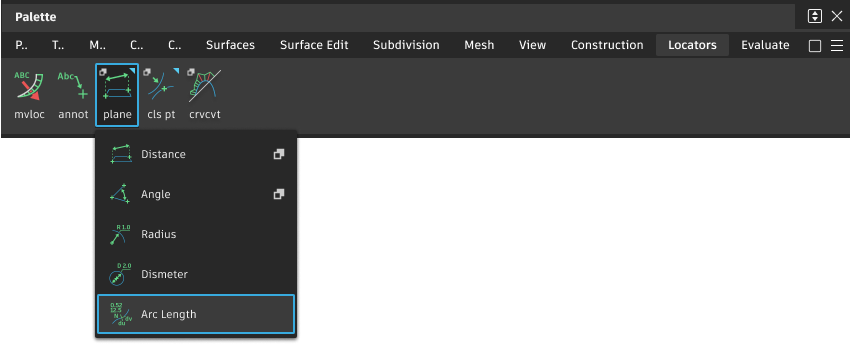

1. Arc Length ツールを選択します。
2. カーブ上で を押してから、カーブに沿ってロケータをドラッグします。
   • プロンプト ラインにカーブの開始点からロケータまでの円弧長が表示されます。
   • ウィンドウにカーブ全体の円弧長が表示されます。

サーフェスの円弧長を測定する

1. Arc Length ツールを選択します。
2. アイソパラメトリック カーブまたはエッジ上で を押してから、サーフェスの上をドラッグします。ウィンドウにアイソパラメトリック カーブの長さが表示されます。

こんな場合は

スタート ポイントではなくエンド ポイントからカーブ上のポイントまでを測定する

Arc length ツールでは常に、カーブの開始点から測定が行われます。終了点から測定するには、最初にカーブを反転してください。
