Closest point
ロケータと、カーブ、サーフェスまたはメッシュにある最も近いポイントの間の実際の距離を表示するロケータを追加します。

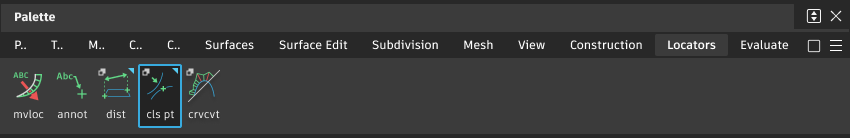

このツールには、Locators パレットからアクセスします。
Closest Point のオプション
長さ
True: ロケータには、すべてのウィンドウで、ロケータから3Dカーブ、サーフェスまたはメッシュの最も近いポイントまでの実際の距離が表示されます。
Projected: ロケータには、ロケータからパースビュー ウィンドウにある 3D カーブ、サーフェスまたはメッシュまたはサーフェスの最も近いポイント間での実際の距離、および各正投影ビュー ウィンドウにあるカーブ、サーフェスまたはメッシュのプラナー バージョンにある最も近いポイントへの距離が表示されます。
Closest Point ツールのワークフロー
Closest Point ツールを選択します。
次のいずれかを実行します。
基準ポイント、またはカーブ、サーフェス、メッシュ上のポイントをクリックします。
ヒント: カーソルの下に複数のオブジェクトがある場合は、Pick Chooser が表示されます。選択するオブジェクトの横にある手のアイコンをポイントします。マウス ボタンを押したままの状態にして、基準ポイントの位置を定めます。空白内のポイントをクリックして、基準ポイントを作成します。
3D 座標を入力して、基準ポイントを作成します。
最も近いポイントを検索するオブジェクトをクリックします。
