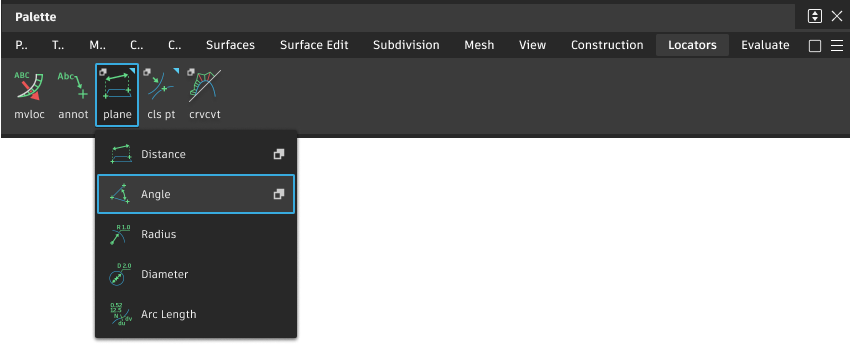

Measure Angle

Angle

• True: 3D ワールド空間(パースビュー ウィンドウで表示される)での実際の測定値。

• Projected: 測定値が作成されたウィンドウで表示される距離や角度の測定値が表示されます。

3 つのポイントまたはロケータ間の角度を測定する方法

1. 1 番目のアームの終端にするロケータをクリックするか、次のいずれかを実行します。

   • 何もない空間をクリックしてワールド空間ロケータを追加するか、3D 座標を入力してロケータを正確な位置に配置します。

   • カーブをクリックし、カーブ ロケータを追加します。

   • サーフェス上のアイソパラメトリック カーブをクリックし、サーフェス ロケータを追加します。

   • メッシュをクリックし、メッシュにアタッチされたスペース ロケータを追加します。

     ヒント: カーソルの下に複数のオブジェクトがある場合は、Pick Chooser が表示されます。選択するオブジェクトの横にある手のアイコンをポイントします。マウス ボタンを押したままの状態にして、基準ポイントの位置を定めます。

2. ロケータ ハンドルを移動するには、ハンドルをクリックし、新しい位置にドラッグします。

3. 角度の頂点にするロケータをクリックするか、あるいはステップ 2 と同様にして新しいロケータを作成します。

   • をクリックし、終端を開始点に対して水平に配置します。
   • をクリックし、終端を開始点に対して垂直に配置します。

4. 既存のロケータをクリックして 2 番目のアームの終端にするか、あるいはステップ 2 と同様にして新しいロケータを作成します。

   • をクリックし、終端を開始点に対して水平に配置します。
   • をクリックし、終端を開始点に対して垂直に配置します。

5. 新しいロケータが表示されます。ラベルを選択してドラッグし、測定リーダーの長さを変更します(以下の手順を参照)。

   注: Angle ツールまたは Move locator ツールがアクティブな場合のみ、角度ロケータのポイントがクロスとして表示されます。

6. ロケータ ハンドルを移動するには、ハンドルをクリックし、新しい位置にドラッグします。
