Annotate

ポイントまたはオブジェクトを指すラベルを作成する

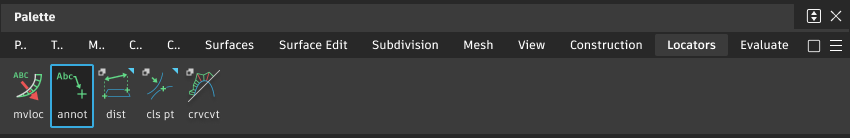

1. ツールを選択し、次のいずれかを実行します。

   • 基準ポイント、またはカーブ、サーフェス、メッシュ上のポイントをクリックします。

     ヒント: カーソルの下に複数のオブジェクトがある場合は、Pick Chooser が表示されます。選択するオブジェクトの横にある手のアイコンをポイントします。マウス ボタンを押したままの状態にして、基準ポイントの位置を定めます。

   • 空白内のポイントをクリックして、基準ポイントを作成します。

   • 3D 座標を入力して、基準ポイントを作成します。

2. ラベルのテキストを配置する空白内のポイントをクリックします。

3. ラベルのテキストを入力して を押します。

   ヒント: ラベルからオブジェクトへの矢印を削除するには、Locators > Move Locator ツールを使用してラベルを選択し、Information Window を開いて矢印オプションをオフにします。
