Mesh Weld Vertices

メッシュ内の一致する頂点をすべてマージします。一致する頂点がマージされ、法線がマージされた頂点で平均化されます。このツールが必要になるケースは、ほとんどありません。

たとえば、STL 以外のフォーマットで別のシステムから読み込まれたファイルには、共有されている頂点がすべて 2 つ格納されている場合があります。これは Mesh Repair ツールを使用し、各三角形の境界が赤く表示されるので、検出できます。この場合、他の Mesh ツールを使用する前に、Mesh Weld Vertices で、頂点をマージする必要があります。

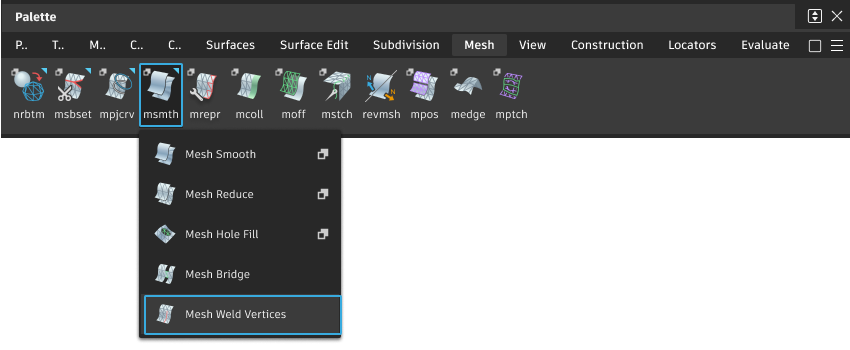

このツールには、Mesh ツールパレットからアクセスします。

Mesh Weld Vertices のワークフロー

Mesh Weld Vertices ツールを選択します。
1 つまたは複数のメッシュを選択します。
ウィンドウの右下隅にある Weld Vertices ボタンをクリックします。

一致する頂点がマージされ、法線がマージされた頂点で平均化されます。
