Mesh Cut

Keep intersection history

これがチェックされている場合、メッシュが(サーフェスまたは別のメッシュと)交差している、カットされている、またはサブセットであるときに、コンストラクション ヒストリが維持されます。何らかのコンストラクションオブジェクトを移動すると、交差が更新されます。

投影されたカーブに沿ってメッシュを切り取る

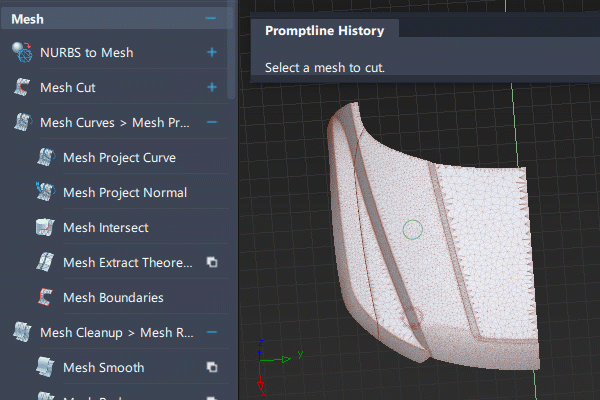

1. Mesh Cut ツール を選択します。

2. ツールのプロンプトに従って、メッシュと投影されたカーブを選択します。(カーブのコンストラクション ヒストリが残っている必要があります)。

3. ウィンドウの右下隅にある Cut ボタンをクリックします。

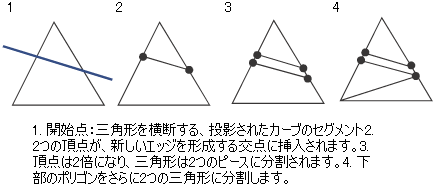

   投影されたカーブの境界に沿う三角形は分割され、個別のコンポーネントが作成されます(下図参照)。



   注: この時点で次の手順に従ってメッシュを個別のオブジェクトに分割(サブセット化)することも、ツールを終了して後で Mesh Subset ツール を使用してメッシュを分割することもできます。

メッシュをさらにコンポーネントに対応する個別のメッシュにサブセット化する

1. 1 つまたは複数のコンポーネント(境界のカーブの間の領域)をクリックして選択します。

2. 実行する操作に応じて、ウィンドウの右下隅にある Keep、Discard、または Divide ボタンをクリックします。

   Keep: 手順 4 で選択したコンポーネントが(単一のメッシュとして)保持され、残りは廃棄されます。

   Discard: 手順 4 で選択したコンポーネントが廃棄され、残りは(単一のメッシュとして)保持されます。

   Divide: すべてのコンポーネントが抽出され、個別のメッシュ オブジェクトになります。

   サブメッシュの新しいエッジの滑らかさは入力カーブのものと等しくなります。

   注: 一度メッシュを区分してしまうと、Mesh Merge ツール を使用して論理サーフェスを結合し 1 つのメッシュを作成しても、分割した三角形を再び単一の三角形に戻すことはできません。



コンストラクション ヒストリ

メッシュを他のメッシュやサーフェスと交差させてカーブオンメッシュを作成し、それからこれを使用してメッシュを切り取ってサブセット化する場合、Mesh Cut ツールの Keep intersection history オプションをオンにしておくと、コンストラクション ヒストリを維持できます。

Keep intersection history がオン(既定)の場合は、コンストラクタ オブジェクトのいずれかを移動すると交差が更新されます。
